ویژگی های الکتریکی
| فرکانس (Hz) | ۵۰ | ۵۰ | ۵۰ | ۵۰ | ۶۰ | ۶۰ | ۶۰ | ۶۰ |
|---|---|---|---|---|---|---|---|---|
| ولتاژ (ستاره سری) (V) | ۳۸۰ | ۴۰۰ | ۴۱۵ | ۴۴۰ | ۴۱۵ | ۴۴۰ | ۴۶۰ | ۴۸۰ |
| کلاس قدرت نامی H (kVA) | ۱۰۵ | ۱۰۵ | ۱۰۵ | ۸۵ | ۱۱۵ | ۱۲۶ | ۱۲۶ | ۱۲۶ |
| kW | ۸۴ | ۸۴ | ۸۴ | ۶۸ | ۹۲ | ۱۰۱ | ۱۰۱ | ۱۰۱ |
| کلاس قدرت نامی F (kVA) | ۹۵ | ۹۵ | ۹۵ | ۷۷ | ۱۰۴ | ۱۱۴ | ۱۱۴ | ۱۱۴ |
| kW | ۷۶ | ۷۶ | ۷۶ | ۶۱٫۶ | ۸۳٫۲ | ۹۱٫۲ | ۹۱٫۲ | ۹۱٫۲ |
| تنظیم با SR7/2 | ±۱٫۵% با هر فاکتور قدرت و تغییرات سرعت بین -۵% تا +۳۰% | |||||||
| کلاس عایق | H | |||||||
| اجرا | بدون برس | |||||||
| پیچش استاتور | ۱۲ انتها | |||||||
| روتور | با قفس دما | |||||||
| کلاس بهره‌وری H 4/4 (%) | ۹۲٫۱ | ۹۲٫۲ | ۹۱٫۹ | ۹۱٫۷ | ۹۳٫۱ | ۹۳٫۶ | ۹۳٫۷ | ۹۳٫۸ |
| کلاس بهره‌وری ۳/۴ (%) | ۹۲٫۲ | ۹۲٫۵ | ۹۲٫۴ | ۹۲٫۱ | ۹۳٫۶ | ۹۳٫۸ | ۹۳٫۹ | ۹۴٫۱ |
| کلاس بهره‌وری ۲/۴ (%) | ۹۰٫۶ | ۹۰٫۷ | ۹۰٫۷ | ۹۰٫۵ | ۹۲٫۰ | ۹۲٫۱ | ۹۲٫۲ | ۹۲٫۳ |
| کلاس بهره‌وری ۱/۴ (%) | ۸۷٫۲ | ۸۷٫۰ | ۸۶٫۸ | ۸۶٫۸ | ۸۸٫۲ | ۸۸٫۲ | ۸۸٫۲ | ۸۸٫۰ |
| واکنش‌ها (kVA F) Xd % | ۲۵۴٫۸ | ۲۳۰٫۰ | ۲۱۳٫۷ | ۱۵۳٫۹ | ۲۸۰٫۸ | ۲۷۳٫۷ | ۲۵۰٫۴ | ۲۳۰٫۰ |
| Xd’ % | ۱۹٫۵ | ۱۷٫۶ | ۱۶٫۴ | ۱۱٫۸ | ۲۱٫۵ | ۲۰٫۹ | ۱۹٫۲ | ۱۷٫۶ |
| Xd” % | ۶٫۳ | ۵٫۷ | ۵٫۳ | ۳٫۸ | ۷٫۰ | ۶٫۸ | ۶٫۲ | ۵٫۷ |
| Xq % | ۱۶۵٫۸ | ۱۴۹٫۶ | ۱۳۹٫۰ | ۱۰۰٫۱ | ۱۸۲٫۷ | ۱۷۸٫۰ | ۱۶۲٫۹ | ۱۴۹٫۶ |
| Xq’ % | ۱۶۵٫۸ | ۱۴۹٫۶ | ۱۳۹٫۰ | ۱۰۰٫۱ | ۱۸۲٫۷ | ۱۷۸٫۰ | ۱۶۲٫۹ | ۱۴۹٫۶ |
| Xq” % | ۳۴٫۶ | ۳۱٫۲ | ۲۹٫۰ | ۲۰٫۹ | ۳۸٫۱ | ۳۷٫۱ | ۳۴٫۰ | ۳۱٫۲ |
| X2 % | ۲۰٫۵ | ۱۸٫۵ | ۱۷٫۲ | ۱۲٫۴ | ۲۲٫۶ | ۲۲٫۰ | ۲۰٫۱ | ۱۸٫۵ |
| X0 % | ۳٫۹ | ۳٫۵ | ۳٫۳ | ۲٫۳ | ۴٫۳ | ۴٫۲ | ۳٫۸ | ۳٫۵ |
| نسبت اتصال کوتاه (Kcc) | ۰٫۴۱ | ۰٫۴۷ | ۰٫۶۱ | ۰٫۹۰ | ۰٫۳۲ | ۰٫۳۵ | ۰٫۴۱ | ۰٫۴۷ |

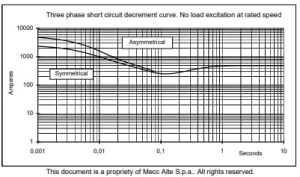

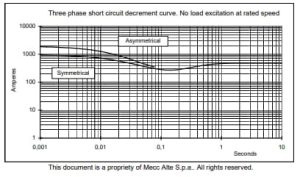

| ثوابت زمانی | Td’ (ثانیه) | ۰٫۰۳۹۳ | Td” (ثانیه) | ۰٫۰۰۵۵ | Tdo’ (ثانیه) | ۱٫۷۰ | Tα (ثانیه) | ۰٫۰۱۴۶ |
| ظرفیت جریان اتصال کوتاه (%) | >300 | >300 | >300 | >300 | >350 | >350 | >350 | >350 |
| تحریک در حالت بدون بار (آمپر) | ۰٫۵ | ۰٫۶ | ۰٫۸ | ۱٫۱ | ۰٫۲ | ۰٫۳ | ۰٫۴ | ۰٫۵ |
| تحریک در حالت بار کامل (آمپر) | ۲٫۰ | ۲٫۲ | ۲٫۳ | ۲٫۶ | ۱٫۷ | ۱٫۹ | ۲٫۰ | ۲٫۲ |
| اضافه بار (طولانی‌مدت) (%) | ۱۱۰% بار نامی به مدت ۱ ساعت در ۶ ساعت | |||||||
| اضافه بار در ۲۰ ثانیه (%) | ۳۰۰ | |||||||
| مقاومت پیچش استاتور (۲۰°C) (اهم) | ۰٫۰۲ | |||||||
| مقاومت پیچش روتور (۲۰°C) (اهم) | ۲٫۹۵۱ | |||||||
| مقاومت تحریک‌کننده (۲۰ °C) (اهم) | روتور: ۰٫۴۱۰ | روتور: ۰٫۴۱۰ | روتور: ۰٫۴۱۰ | روتور: ۰٫۴۱۰ | استاتور: ۱۵٫۲۸ | استاتور: ۱۵٫۲۸ | استاتور: ۱۵٫۲۸ | استاتور: ۱۵٫۲۸ |
| انتقال حرارت در f.l.cl.H (وات) | ۷۲۰۵ | ۷۱۰۶ | ۷۴۰۴ | ۶۱۵۵ | ۶۸۱۸ | ۶۸۹۲ | ۶۷۷۷ | ۶۶۶۳ |
| مداخله تلفن (THF) | < 2% TIF < 40 | |||||||
| مداخله رادیویی | EN 50081-1; EN 50082-1; VDE0875K. برای سایرین استانداردها برای کارخانه اعمال می شود | |||||||
| تحریف شکل موج (THD) در بار کامل (LL/LN) (%) | ۱٫۸ / ۱٫۹ | |||||||
| تحریف شکل موج (THD) در حالت بدون بار (LL/LN) (%) | ۲٫۸ / ۲٫۹ | |||||||
ویژگی های مکانیکی
| محافظت | IP 21 (محافظت دیگر به درخواست) | |
|---|---|---|
| بلبرینگ DE | ۶۳۱۴٫۲RS | |
| بلبرینگ NDE | ۶۳۱۱٫۲RS | |
| وزن مجموعه استاتور پیچیده (کیلوگرم) | ۱۲۶ | |
| وزن مجموعه روتور پیچیده (کیلوگرم) | ۸۱ | |
| وزن کل ژنراتور (کیلوگرم) | ۴۱۹ | |
| حداکثر سرعت اضافی (دور در دقیقه) | ۲۲۵۰ | |
| کشیدگی مغناطیسی نامتعادل در f.l.cl.F (kN/mm) | ۵٫۱ | |
| نیاز به هوای خنک کننده (متر مکعب در دقیقه) | ۱۹٫۳ | ۲۳ |
| ثابت اینرسی (H) (ثانیه) | ۰٫۱۱۱ | ۰٫۱۳۳ |
| سطح نویز در فاصله ۱م/۷م (dB(A)) | ۷۹ / ۶۵ | ۸۳ / ۶۹ |

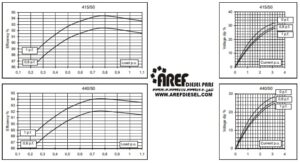

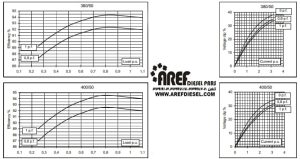

۵۰ هرتز

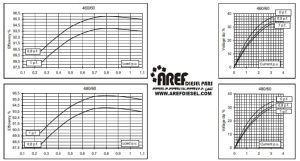

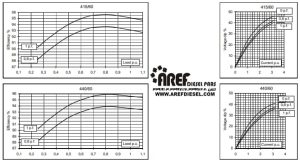

۶۰ هرتز

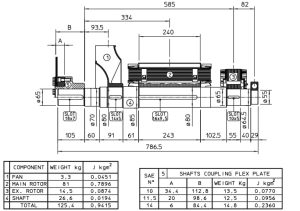

دو گشتاور باربری اینرسی

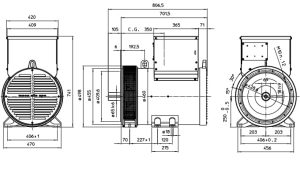

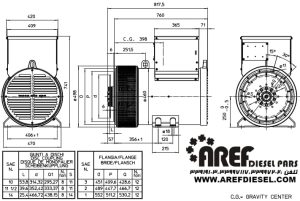

دو بعد بلبرینگ
تک بعد بلبرینگ

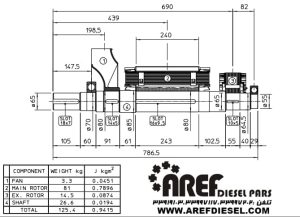

تک گشتاور باربری اینرسی
