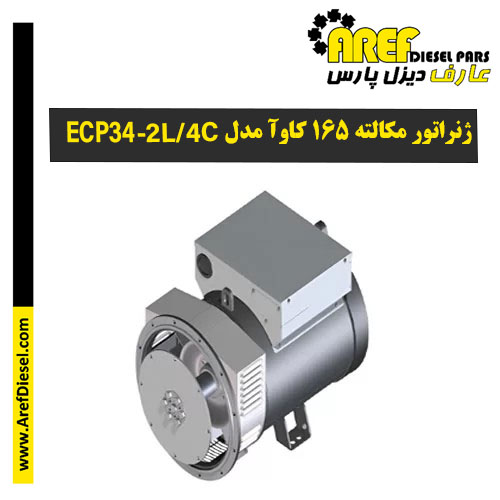

ویژگی های الکتریکی

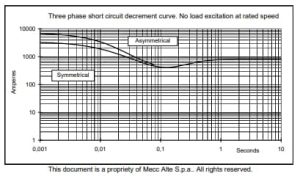

| فرکانس (Hz) | ۵۰ | ۵۰ | ۵۰ | ۵۰ | ۶۰ | ۶۰ | ۶۰ | ۶۰ |
|---|---|---|---|---|---|---|---|---|
| ولتاژ (ستاره سری) (V) | ۳۸۰ | ۴۰۰ | ۴۱۵ | ۴۴۰ | ۴۱۵ | ۴۴۰ | ۴۶۰ | ۴۸۰ |
| کلاس قدرت نامی H (kVA) | ۱۵۰ | ۱۵۰ | ۱۵۰ | ۱۲۵ | ۱۵۰ | ۱۷۰ | ۱۸۰ | ۱۸۰ |
| kW | ۱۲۰ | ۱۲۰ | ۱۲۰ | ۱۰۰ | ۱۲۰ | ۱۳۶ | ۱۴۴ | ۱۴۴ |
| کلاس قدرت نامی F (kVA) | ۱۳۶ | ۱۳۶ | ۱۳۶ | ۱۱۳ | ۱۳۲ | ۱۵۰ | ۱۶۳ | ۱۶۳ |
| kW | ۱۰۹ | ۱۰۹ | ۱۰۹ | ۹۰٫۴ | ۱۰۶ | ۱۲۰ | ۱۳۰ | ۱۳۰ |
| تنظیم با SR7/2 | ±۱٫۵% با هر فاکتور قدرت و تغییرات سرعت بین -۵% تا +۳۰% | |||||||
| کلاس عایق | H | |||||||
| اجرا | بدون برس | |||||||
| پیچش استاتور | ۱۲ انتها | |||||||
| روتور | با قفس دما | |||||||
| کلاس بهره‌وری H 4/4 (%) | ۹۳٫۱ | ۹۳٫۲ | ۹۲٫۹ | ۹۲٫۷ | ۹۴٫۳ | ۹۴٫۸ | ۹۴٫۹ | ۹۵٫۰ |
| کلاس بهره‌وری ۳/۴ (%) | ۹۳٫۲ | ۹۳٫۵ | ۹۳٫۴ | ۹۳٫۱ | ۹۴٫۷ | ۹۴٫۹ | ۹۵٫۰ | ۹۵٫۲ |
| کلاس بهره‌وری ۲/۴ (%) | ۹۱٫۹ | ۹۲٫۰ | ۹۲٫۰ | ۹۱٫۸ | ۹۳٫۵ | ۹۳٫۶ | ۹۳٫۷ | ۹۳٫۸ |
| کلاس بهره‌وری ۱/۴ (%) | ۸۹٫۲ | ۸۹٫۰ | ۸۸٫۸ | ۸۸٫۸ | ۹۰٫۲ | ۹۰٫۲ | ۹۰٫۲ | ۹۰٫۰ |
| واکنش‌ها (kVA F) Xd % | ۲۶۵٫۹ | ۲۴۰٫۰ | ۲۲۳٫۰ | ۱۶۵٫۳ | ۲۶۷٫۶ | ۲۶۹٫۸ | ۲۶۱٫۳ | ۲۴۰٫۰ |
| Xd’ % | ۱۶٫۴ | ۱۴٫۸ | ۱۳٫۷ | ۱۰٫۲ | ۱۶٫۵ | ۱۶٫۶ | ۱۶٫۱ | ۱۴٫۸ |
| Xd” % | ۶٫۹ | ۶٫۲ | ۵٫۸ | ۴٫۳ | ۶٫۹ | ۷٫۰ | ۶٫۸ | ۶٫۲ |
| Xq % | ۱۳۵٫۳ | ۱۲۲٫۱ | ۱۱۳٫۴ | ۸۴٫۱ | ۱۳۶٫۱ | ۱۳۷٫۲ | ۱۳۲٫۹ | ۱۲۲٫۱ |
| Xq’ % | ۱۳۵٫۳ | ۱۲۲٫۱ | ۱۱۳٫۴ | ۸۴٫۱ | ۱۳۶٫۱ | ۱۳۷٫۲ | ۱۳۲٫۹ | ۱۲۲٫۱ |
| Xq” % | ۲۹٫۴ | ۲۶٫۵ | ۲۴٫۶ | ۱۸٫۳ | ۲۹٫۵ | ۲۹٫۸ | ۲۸٫۹ | ۲۶٫۵ |
| X2 % | ۱۸٫۳ | ۱۶٫۵ | ۱۵٫۳ | ۱۱٫۴ | ۱۸٫۴ | ۱۸٫۵ | ۱۸٫۰ | ۱۶٫۵ |
| X0 % | ۲٫۸ | ۲٫۵ | ۲٫۳ | ۱٫۷ | ۲٫۸ | ۲٫۸ | ۲٫۷ | ۲٫۵ |
| نسبت اتصال کوتاه (Kcc) | ۰٫۴۰ | ۰٫۴۸ | ۰٫۵۵ | ۰٫۹۱ | ۰٫۳۰ | ۰٫۳۵ | ۰٫۴۰ | ۰٫۴۸ |
| ثوابت زمانی | Td’ (ثانیه) | ۰٫۰۴۰۱ | Td” (ثانیه) | ۰٫۰۰۹۵ | Tdo’ (ثانیه) | ۱٫۹۰ | Tα (ثانیه) | ۰٫۰۱۷ |
| ظرفیت جریان اتصال کوتاه (%) | >300 | >300 | >300 | >300 | >350 | >350 | >350 | >350 |
| تحریک در حالت بدون بار (آمپر) | ۰٫۳ | ۰٫۴ | ۰٫۵ | ۰٫۷ | ۰٫۲ | ۰٫۳ | ۰٫۴ | ۰٫۵ |
| تحریک در حالت بار کامل (آمپر) | ۲٫۳ | ۲٫۴ | ۲٫۵ | ۲٫۷ | ۲٫۱ | ۲٫۳ | ۲٫۴ | ۲٫۶ |
| اضافه بار (طولانی‌مدت) (%) | ۱۱۰% بار نامی به مدت ۱ ساعت در ۶ ساعت | |||||||
| اضافه بار در ۲۰ ثانیه (%) | ۳۰۰ | |||||||
| مقاومت پیچش استاتور (۲۰°C) (اهم) | ۰٫۰۱۵ | |||||||
| مقاومت پیچش روتور (۲۰°C) (اهم) | ۳٫۵۷۷ | |||||||
| مقاومت تحریک‌کننده (۲۰°C) (اهم) | روتور: ۰٫۴۱۰ | روتور: ۰٫۴۱۰ | روتور: ۰٫۴۱۰ | روتور: ۰٫۴۱۰ | استاتور: ۱۵٫۲۸ | استاتور: ۱۵٫۲۸ | استاتور: ۱۵٫۲۸ | استاتور: ۱۵٫۲۸ |
| انتقال حرارت در f.l.cl.H (وات) | ۸۸۹۴ | ۸۷۵۵ | ۹۱۷۱ | ۷۸۷۵ | ۷۲۵۳ | ۷۴۶۰ | ۷۷۳۹ | ۷۵۷۹ |
| مداخله تلفن (THF) | < 2% TIF < 40 | |||||||
| مداخله رادیویی | EN 50081-1; EN 50082-1; VDE0875K. برای سایرین استانداردها برای کارخانه اعمال می شود | |||||||
| تحریف شکل موج (THD) در بار کامل (LL/LN) (%) | ۱٫۷ / ۱٫۸ | |||||||
| تحریف شکل موج (THD) در حالت بدون بار (LL/LN) (%) | ۲٫۳ / ۲٫۴ | |||||||
ویژگی های مکانیکی
| محافظت | IP 21 (محافظت دیگر به درخواست) | |
|---|---|---|
| بلبرینگ DE | ۶۳۱۴٫۲RS | |
| بلبرینگ NDE | ۶۳۱۱٫۲RS | |
| وزن مجموعه استاتور پیچیده (کیلوگرم) | ۱۶۸ | |
| وزن مجموعه روتور پیچیده (کیلوگرم) | ۱۰۶ | |
| وزن کل ژنراتور (کیلوگرم) | ۴۹۱ | |
| حداکثر سرعت اضافی (دور در دقیقه) | ۲۲۵۰ | |
| کشیدگی مغناطیسی نامتعادل در f.l.cl.F (kN/mm) | ۵٫۶ | |
| نیاز به هوای خنک کننده (متر مکعب در دقیقه) | ۱۹٫۳ | ۲۳ |
| ثابت اینرسی (H) (ثانیه) | ۰٫۰۹۸ | ۰٫۱۱۷ |
| سطح نویز در فاصله ۱م/۷م (dB(A)) | ۷۹ / ۶۵ | ۸۳ / ۶۹ |

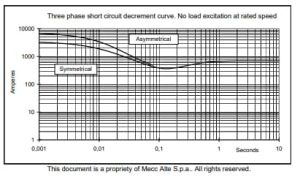

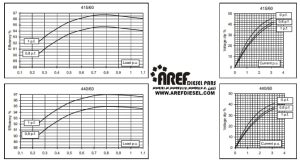

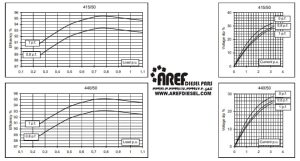

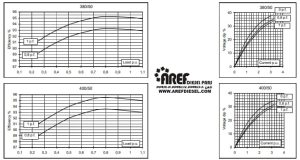

۵۰ هرتز

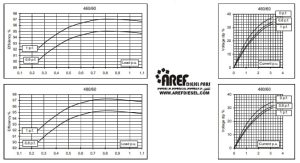

۶۰ هرتز

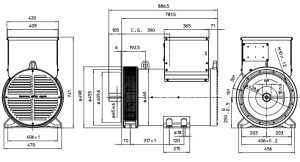

دو بعد بلبرینگ

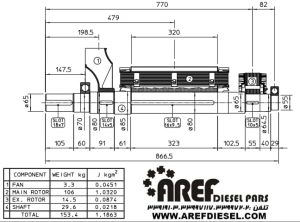

دو گشتاور باربری اینرسی

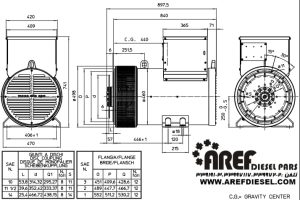

تک بعد بلبرینگ

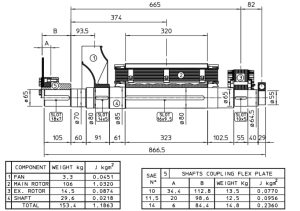

تک گشتاور باربری اینرسی
