ویژگی های الکتریکی
| فرکانس (Hz) | ۵۰ | ۵۰ | ۵۰ | ۵۰ | ۶۰ | ۶۰ | ۶۰ | ۶۰ |
|---|---|---|---|---|---|---|---|---|
| ولتاژ (ستاره سری) (V) | ۳۸۰ | ۴۰۰ | ۴۱۵ | ۴۴۰ | ۴۱۵ | ۴۴۰ | ۴۶۰ | ۴۸۰ |
| کلاس قدرت نامی H (kVA) | ۸۵ | ۸۵ | ۸۵ | ۷۰ | ۹۵ | ۱۰۲ | ۱۰۲ | ۱۰۲ |
| kW | ۶۸ | ۶۸ | ۶۸ | ۵۶ | ۷۶ | ۸۱٫۶ | ۸۱٫۶ | ۸۱٫۶ |
| کلاس قدرت نامی F (kVA) | ۷۷ | ۷۷ | ۷۷ | ۶۳ | ۸۵٫۵ | ۹۲ | ۹۲ | ۹۲ |
| kW | ۶۱٫۶ | ۶۱٫۶ | ۶۱٫۶ | ۵۰٫۴ | ۶۸٫۴ | ۷۳٫۶ | ۷۳٫۶ | ۷۳٫۶ |
| تنظیم با SR7/2 | ±۱٫۵% با هر فاکتور قدرت و تغییرات سرعت بین -۵% تا +۳۰% | |||||||
| کلاس عایق | H | |||||||
| اجرا | بدون برس | |||||||
| پیچش استاتور | ۱۲ انتها | |||||||
| روتور | با قفس دما | |||||||
| کلاس بهره‌وری H 4/4 (%) | ۹۱٫۴ | ۹۱٫۵ | ۹۱٫۲ | ۹۱٫۰ | ۹۲٫۷ | ۹۳٫۲ | ۹۳٫۳ | ۹۳٫۴ |
| کلاس بهره‌وری ۳/۴ (%) | ۹۱٫۶ | ۹۱٫۹ | ۹۱٫۸ | ۹۱٫۵ | ۹۳٫۳ | ۹۳٫۵ | ۹۳٫۶ | ۹۳٫۸ |
| کلاس بهره‌وری ۲/۴ (%) | ۸۹٫۹ | ۹۰٫۰ | ۹۰٫۰ | ۸۹٫۸ | ۹۱٫۵ | ۹۱٫۶ | ۹۱٫۷ | ۹۱٫۸ |
| کلاس بهره‌وری ۱/۴ (%) | ۸۶٫۲ | ۸۶٫۰ | ۸۵٫۸ | ۸۵٫۸ | ۸۷٫۷ | ۸۷٫۷ | ۸۷٫۷ | ۸۷٫۵ |
| واکنش‌ها (kVA F) Xd % | ۳۶۰٫۱ | ۳۲۵٫۰ | ۳۰۱٫۹ | ۲۲۱٫۲ | ۴۰۴٫۹ | ۳۸۶٫۸ | ۳۵۳٫۹ | ۳۲۵٫۰ |
| Xd’ % | ۲۴٫۷ | ۲۲٫۳ | ۲۰٫۷ | ۱۵٫۲ | ۲۷٫۸ | ۲۶٫۵ | ۲۴٫۳ | ۲۲٫۳ |
| Xd” % | ۸٫۲ | ۷٫۴ | ۶٫۹ | ۵٫۰ | ۹٫۲ | ۸٫۸ | ۸٫۱ | ۷٫۴ |
| Xq % | ۱۸۸٫۹ | ۱۷۰٫۵ | ۱۵۸٫۴ | ۱۱۶٫۰ | ۲۱۲٫۴ | ۲۰۲٫۹ | ۱۸۵٫۶ | ۱۷۰٫۵ |
| Xq’ % | ۱۸۸٫۹ | ۱۷۰٫۵ | ۱۵۸٫۴ | ۱۱۶٫۰ | ۲۱۲٫۴ | ۲۰۲٫۹ | ۱۸۵٫۶ | ۱۷۰٫۵ |
| Xq” % | ۳۲٫۷ | ۲۹٫۵ | ۲۷٫۴ | ۲۰٫۱ | ۳۶٫۸ | ۳۵٫۱ | ۳۲٫۱ | ۲۹٫۵ |
| X2 % | ۲۱٫۳ | ۱۹٫۲ | ۱۷٫۸ | ۱۳٫۱ | ۲۳٫۹ | ۲۲٫۸ | ۲۰٫۹ | ۱۹٫۲ |
| X0 % | ۴٫۰ | ۳٫۶ | ۳٫۳ | ۲٫۵ | ۴٫۵ | ۴٫۳ | ۳٫۹ | ۳٫۶ |
| نسبت اتصال کوتاه (Kcc) | ۰٫۴۵ | ۰٫۵۰ | ۰٫۶۲ | ۱٫۰۷ | ۰٫۳۵ | ۰٫۴۰ | ۰٫۴۵ | ۰٫۵۰ |
| ثوابت زمانی | Td’ (ثانیه) | ۰٫۰۴۱۹۲ | Td” (ثانیه) | ۰٫۰۰۵۷۵ | Tdo’ (ثانیه) | ۱٫۵۰ | Tα (ثانیه) | ۰٫۰۱۵۴ |
| ظرفیت جریان اتصال کوتاه (%) | >300 | >300 | >300 | >300 | >350 | >350 | >350 | >350 |
| تحریک در حالت بدون بار (آمپر) | ۰٫۴ | ۰٫۵ | ۰٫۷ | ۱٫۰ | ۰٫۲ | ۰٫۳ | ۰٫۴ | ۰٫۷ |
| تحریک در حالت بار کامل (آمپر) | ۲٫۲ | ۲٫۳ | ۲٫۵ | ۲٫۸ | ۱٫۹ | ۲٫۰ | ۲٫۱ | ۲٫۲ |
| اضافه بار (طولانی‌مدت) (%) | ۱۱۰% بار نامی به مدت ۱ ساعت در ۶ ساعت | |||||||
| اضافه بار در ۲۰ ثانیه (%) | ۳۰۰ | |||||||
| مقاومت پیچش استاتور (۲۰°C) (اهم) | ۰٫۰۳ | |||||||
| مقاومت پیچش روتور (۲۰°C) (اهم) | ۲٫۴۷۷ | |||||||
| مقاومت تحریک‌کننده (۲۰°C) (اهم) | روتور: ۰٫۴۱۰ | روتور: ۰٫۴۱۰ | روتور: ۰٫۴۱۰ | روتور: ۰٫۴۱۰ | استاتور: ۱۵٫۲۸ | استاتور: ۱۵٫۲۸ | استاتور: ۱۵٫۲۸ | استاتور: ۱۵٫۲۸ |
| انتقال حرارت در f.l.cl.H (وات) | ۶۳۹۸ | ۶۳۱۷ | ۶۵۶۱ | ۵۵۳۸ | ۵۹۸۵ | ۵۹۵۴ | ۵۸۶۰ | ۵۷۶۶ |
| مداخله تلفن (THF) | < 2% TIF < 40 | |||||||
| مداخله رادیویی | EN 50081-1; EN 50082-1; VDE0875K. برای سایرین استانداردها برای کارخانه اعمال می شود | |||||||
| تحریف شکل موج (THD) در بار کامل (LL/LN) (%) | ۱٫۶ / ۱٫۸ | |||||||
| تحریف شکل موج (THD) در حالت بدون بار (LL/LN) (%) | ۲٫۹ / ۳ | |||||||
ویژگی های مکانیکی
| محافظت | IP 21 (محافظت دیگر به درخواست) | |
|---|---|---|
| بلبرینگ DE | ۶۳۱۴٫۲RS | |
| بلبرینگ NDE | ۶۳۱۱٫۲RS | |
| وزن مجموعه استاتور پیچیده (کیلوگرم) | ۹۷ | |
| وزن مجموعه روتور پیچیده (کیلوگرم) | ۶۳ | |
| وزن کل ژنراتور (کیلوگرم) | ۳۴۱ | |
| حداکثر سرعت اضافی (دور در دقیقه) | ۲۲۵۰ | |
| کشیدگی مغناطیسی نامتعادل در f.l.cl.F (kN/mm) | ۴٫۹ | |
| نیاز به هوای خنک کننده (متر مکعب در دقیقه) | ۱۹٫۳ | ۲۳ |
| ثابت اینرسی (H) (ثانیه) | ۰٫۱۱۱ | ۰٫۱۳۳ |
| سطح نویز در فاصله ۱م/۷م (dB(A)) | ۷۹ / ۶۵ | ۸۳ / ۶۹ |

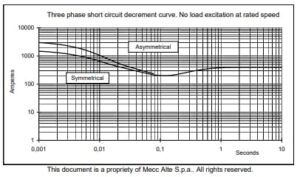

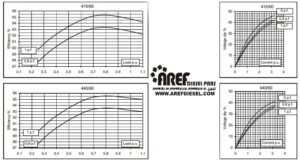

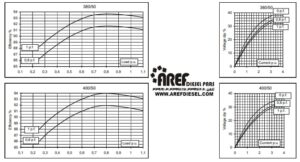

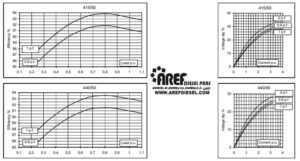

۵۰ هرتز

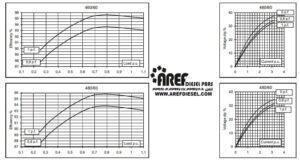

۶۰ هرتز

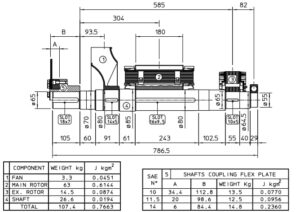

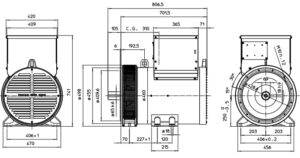

دو بعد بلبرینگ
دو گشتاور باربری اینرسی

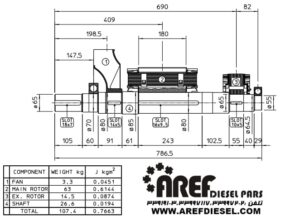

تک بعد بلبرینگ
تک گشتاور باربری اینرسی
