ویژگی های الکتریکی
| فرکانس (Hz) | ۵۰ | ۵۰ | ۵۰ | ۵۰ | ۶۰ | ۶۰ | ۶۰ | ۶۰ |
|---|---|---|---|---|---|---|---|---|
| ولتاژ (ستاره سری) (V) | ۳۸۰ | ۴۰۰ | ۴۱۵ | ۴۴۰ | ۴۱۵ | ۴۴۰ | ۴۶۰ | ۴۸۰ |
| کلاس قدرت نامی H (kVA) | ۴۵۰ | ۴۵۰ | ۴۵۰ | ۴۲۰ | ۴۸۰ | ۵۱۰ | ۵۴۰ | ۵۴۰ |
| kW | ۳۶۰ | ۳۶۰ | ۳۶۰ | ۳۳۶ | ۳۸۴ | ۴۰۸ | ۴۳۲ | ۴۳۲ |
| کلاس قدرت نامی F (kVA) | ۴۱۰ | ۴۱۰ | ۴۱۰ | ۳۸۵ | ۴۳۵ | ۴۶۰ | ۴۹۰ | ۴۹۰ |
| kW | ۳۲۸ | ۳۲۸ | ۳۲۸ | ۳۰۸ | ۳۴۸ | ۳۶۸ | ۳۹۲ | ۳۹۲ |
| تنظیم با UVR6 | ±۱% با هر فاکتور قدرت و تغییرات سرعت بین -۵% تا +۳۰% | |||||||
| کلاس عایق | H | |||||||
| اجرا | بدون برس | |||||||
| پیچش استاتور | ۱۲ انتها | |||||||
| روتور | با قفس دما | |||||||
| کلاس بهره‌وری H 4/4 (%) | ۹۳٫۴ | ۹۳٫۷ | ۹۳٫۴ | ۹۳٫۲ | ۹۴٫۰ | ۹۴٫۵ | ۹۴٫۶ | ۹۴٫۷ |
| کلاس بهره‌وری ۳/۴ (%) | ۹۳٫۷ | ۹۴٫۰ | ۹۳٫۹ | ۹۳٫۶ | ۹۴٫۹ | ۹۵٫۱ | ۹۵٫۲ | ۹۵٫۵ |
| کلاس بهره‌وری ۲/۴ (%) | ۹۳٫۱ | ۹۳٫۲ | ۹۳٫۲ | ۹۳٫۰ | ۹۳٫۹ | ۹۴٫۰ | ۹۴٫۱ | ۹۴٫۲ |
| کلاس بهره‌وری ۱/۴ (%) | ۸۹٫۲ | ۸۹٫۰ | ۸۸٫۸ | ۸۸٫۷ | ۹۰٫۰ | ۹۰٫۱ | ۹۰٫۱ | ۹۰٫۰ |
| واکنش‌ها (kVA F) Xd % | ۳۸۲٫۹ | ۳۴۵٫۶ | ۳۲۱٫۱ | ۲۶۶٫۶ | ۴۱۱٫۰ | ۳۸۸٫۴ | ۳۷۶٫۳ | ۳۴۵٫۶ |
| Xd’ % | ۳۰٫۱ | ۲۷٫۲ | ۲۵٫۳ | ۲۱٫۰ | ۳۲٫۳ | ۳۰٫۶ | ۲۹٫۶ | ۲۷٫۲ |
| Xd” % | ۱۸٫۷ | ۱۶٫۹ | ۱۵٫۷ | ۱۳٫۰ | ۲۰٫۱ | ۱۹٫۰ | ۱۸٫۴ | ۱۶٫۹ |
| Xq % | ۱۵۹٫۰ | ۱۴۳٫۵ | ۱۳۳٫۳ | ۱۱۰٫۷ | ۱۷۰٫۶ | ۱۶۱٫۳ | ۱۵۶٫۲ | ۱۴۳٫۵ |
| Xq’ % | ۱۵۹٫۰ | ۱۴۳٫۵ | ۱۳۳٫۳ | ۱۱۰٫۷ | ۱۷۰٫۶ | ۱۶۱٫۳ | ۱۵۶٫۲ | ۱۴۳٫۵ |
| Xq” % | ۲۸٫۸ | ۲۶٫۰ | ۲۴٫۲ | ۲۰٫۱ | ۳۰٫۹ | ۲۹٫۲ | ۲۸٫۳ | ۲۶٫۰ |
| X2 % | ۲۳٫۷ | ۲۱٫۴ | ۱۹٫۹ | ۱۶٫۵ | ۲۵٫۴ | ۲۴٫۱ | ۲۳٫۳ | ۲۱٫۴ |
| X0 % | ۳٫۵ | ۳٫۲ | ۳٫۰ | ۲٫۵ | ۳٫۸ | ۳٫۶ | ۳٫۵ | ۳٫۲ |
| نسبت اتصال کوتاه (Kcc) | ۰٫۳۲ | ۰٫۴۳ | ۰٫۶۲ | ۱٫۱۰ | ۰٫۲۳ | ۰٫۲۶ | ۰٫۳۲ | ۰٫۴۳ |
| ثوابت زمانی | Td’ (ثانیه) | ۰٫۱۱۸ | Td” (ثانیه) | ۰٫۰۱۷ | Tdo’ (ثانیه) | ۲٫۶۴ | Tα (ثانیه) | ۰٫۰۲ |

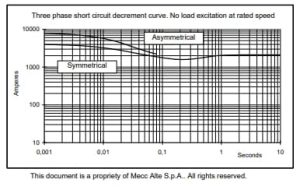

| ظرفیت جریان اتصال کوتاه (%) | >300 | >300 | >300 | >300 | >350 | >350 | >350 | >350 |
| تحریک در حالت بدون بار (آمپر) | ۰٫۴ | ۰٫۶ | ۰٫۸ | ۱٫۰ | ۰٫۳ | ۰٫۴ | ۰٫۵ | ۰٫۶ |
| تحریک در حالت بار کامل (آمپر) | ۳٫۳ | ۳٫۴ | ۳٫۷ | ۳٫۹ | ۲٫۸ | ۲٫۹ | ۳٫۰ | ۳٫۲ |
| اضافه بار (طولانی‌مدت) (%) | ۱۱۰% بار نامی به مدت ۱ ساعت در ۶ ساعت | |||||||
| اضافه بار در ۲۰ ثانیه (%) | ۳۰۰ | |||||||
| مقاومت پیچش استاتور (۲۰°C) (اهم) | ۰٫۰۰۷۴ | |||||||
| مقاومت پیچش روتور (۲۰°C) (اهم) | ۴٫۸۸۱ | |||||||
| مقاومت تحریک‌کننده (۲۰°C) (اهم) | روتور: ۰٫۳۱۷ | روتور: ۰٫۳۱۷ | روتور: ۰٫۳۱۷ | روتور: ۰٫۳۱۷ | استاتور: ۸٫۸۵ | استاتور: ۸٫۸۵ | استاتور: ۸٫۸۵ | استاتور: ۸٫۸۵ |
| انتقال حرارت در f.l.cl.H (وات) | ۲۵۴۳۹ | ۲۴۲۰۵ | ۲۵۴۳۹ | ۲۴۵۱۵ | ۲۴۵۱۱ | ۲۳۷۴۶ | ۲۴۶۶۰ | ۲۴۱۷۷ |
| مداخله تلفن (FHT) | < 2% TIF < 40 | |||||||
| مداخله رادیویی | EN50081-1, EN50082-1, VDE0875K. برای استانداردهای دیگر به کارخانه مراجعه کنید. | |||||||
| تحریف شکل موج (THD) در بار کامل (LL/LN) (%) | ۲٫۵ / ۲٫۶ | |||||||
| تحریف شکل موج (THD) در حالت بدون بار (LL/LN) (%) | ۲٫۷ / ۲٫۸ | |||||||
ویژگی های مکانیکی
| محافظت | IP 21 (محافظت دیگر به درخواست) | |
|---|---|---|
| بلبرینگ DE | ۶۳۲۲ | |
| بلبرینگ NDE | ۶۳۱۸٫۲RS | |
| وزن مجموعه استاتور پیچیده (کیلوگرم) | ۳۸۲ | |
| وزن مجموعه روتور پیچیده (کیلوگرم) | ۲۴۵٫۸ | |
| وزن کل ژنراتور (کیلوگرم) | ۱۱۱۸ | |
| حداکثر سرعت اضافی (دور در دقیقه) | ۲۲۵۰ | |
| کشیدگی مغناطیسی نامتعادل در f.l.cl.F (kN/mm) | ۵٫۹ | |
| نیاز به هوای خنک کننده (متر مکعب در دقیقه) | ۵۴ | ۶۴٫۸ |
| ثابت اینرسی (H) (ثانیه) | ۰٫۱۷۷ | ۰٫۲۱۳ |
| سطح نویز در فاصله ۱م/۷م (dB(A)) | ۹۴ / ۸۲ | ۹۸ / ۸۸ |

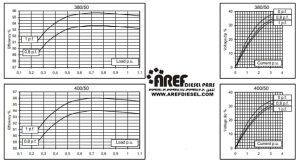

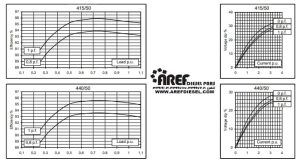

۵۰ هرتز

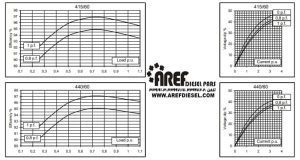

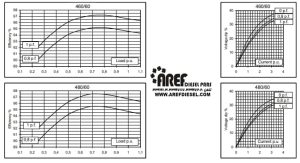

۶۰ هرتز

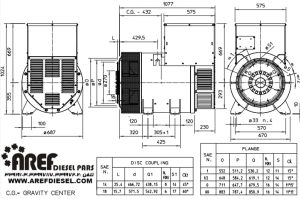

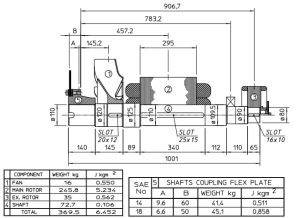

دو بعد بلبرینگ

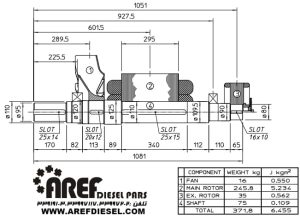

دو گشتاور باربری اینرسی

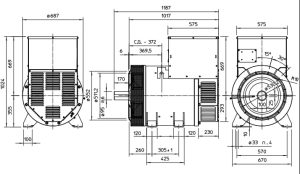

تک بعد بلبرینگ
تک گشتاور باربری اینرسی
