خرید ژنراتور مکالته مدل ECO 38-3LN4

ویژگی های الکتریکی

فرکانس (Hz)	۵۰	۵۰	۵۰	۵۰	۶۰	۶۰	۶۰	۶۰
ولتاژ (ستاره سری) (V)	۳۸۰	۴۰۰	۴۱۵	۴۴۰	۴۱۵	۴۴۰	۴۶۰	۴۸۰
کلاس قدرت نامی H (kVA)	۳۵۰	۳۵۰	۳۵۰	۳۴۰	۳۸۰	۴۲۰	۴۲۰	۴۲۰
kW	۲۸۰	۲۸۰	۲۸۰	۲۷۲	۳۰۴	۳۳۶	۳۳۶	۳۳۶
کلاس قدرت نامی F (kVA)	۳۲۰	۳۲۰	۳۲۰	۳۱۰	۳۵۰	۳۸۵	۳۸۵	۳۸۵
kW	۲۵۶	۲۵۶	۲۵۶	۲۴۸	۲۸۰	۳۰۸	۳۰۸	۳۰۸
تنظیم با UVR6	±۱ % با هر فاکتور قدرت و تغییرات سرعت بین -۵% تا +۳۰%
کلاس عایق	H
اجرا	بدون برس
پیچش استاتور	۱۲ انتها
روتور	با قفس دما

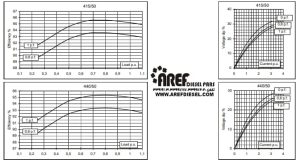

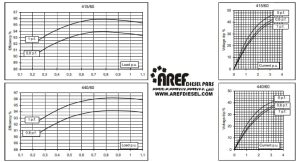

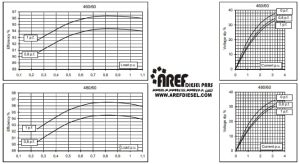

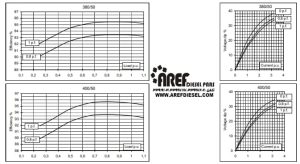

کلاس بهره‌وری H 4/4 (%)	۹۳٫۴	۹۳٫۵	۹۳٫۲	۹۳٫۰	۹۳٫۶	۹۴٫۱	۹۴٫۲	۹۴٫۳
کلاس بهره‌وری ۳/۴ (%)	۹۳٫۴	۹۳٫۷	۹۳٫۶	۹۳٫۳	۹۳٫۹	۹۴٫۱	۹۴٫۳	۹۴٫۵
کلاس بهره‌وری ۲/۴ (%)	۹۲٫۵	۹۲٫۶	۹۲٫۶	۹۲٫۴	۹۳٫۰	۹۳٫۱	۹۳٫۲	۹۳٫۳
کلاس بهره‌وری ۱/۴ (%)	۹۰٫۱	۸۹٫۹	۸۹٫۷	۸۹٫۵	۹۰٫۶	۹۰٫۶	۹۰٫۶	۹۰٫۴
واکنش‌ها (kVA F) Xd %	۲۳۸٫۲	۲۱۵	۱۹۹٫۷	۱۷۲٫۶	۲۶۰٫۲	۲۵۵٫۹	۲۳۴٫۱	۲۱۵
Xd’ %	۱۹٫۱	۱۷٫۲	۱۶٫۰	۱۳٫۸	۲۰٫۸	۲۰٫۵	۱۸٫۷	۱۷٫۲
Xd” %	۱۰٫۴	۹٫۴	۸٫۷	۷٫۵	۱۱٫۴	۱۱٫۲	۱۰٫۲	۹٫۴
Xq %	۱۳۹٫۶	۱۲۶	۱۱۷٫۱	۱۰۱٫۲	۱۵۲٫۵	۱۵۰٫۰	۱۳۷٫۲	۱۲۶
Xq’ %	۱۳۹٫۶	۱۲۶	۱۱۷٫۱	۱۰۱٫۲	۱۵۲٫۵	۱۵۰٫۰	۱۳۷٫۲	۱۲۶
Xq” %	۲۲٫۳	۲۰٫۱	۱۸٫۷	۱۶٫۱	۲۴٫۳	۲۳٫۹	۲۱٫۹	۲۰٫۱
X2 %	۱۷٫۴	۱۵٫۷	۱۴٫۶	۱۲٫۶	۱۹٫۰	۱۸٫۷	۱۷٫۱	۱۵٫۷
X0 %	۲٫۴	۲٫۲	۲٫۰	۱٫۸	۲٫۷	۲٫۶	۲٫۴	۲٫۲
نسبت اتصال کوتاه (Kcc)	۰٫۳۷	۰٫۴۲	۰٫۵۷	۰٫۹۲	۰٫۲۴	۰٫۳۲	۰٫۳۷	۰٫۴۲
ثوابت زمانی	Td’ (ثانیه)	۰٫۰۹۹	Td” (ثانیه)	۰٫۰۱۲۷	Tdo’ (ثانیه)	۱٫۵۰	Tα (ثانیه)	۰٫۰۱۳

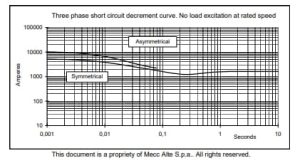

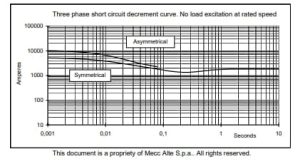

ظرفیت جریان اتصال کوتاه (%)	>300	>300	>300	>300	>350	>350	>350	>350
تحریک در حالت بدون بار (آمپر)	۰٫۵۵	۰٫۷۲	۰٫۹۵	۱٫۲	۰٫۳۵	۰٫۳۵	۰٫۶	۰٫۷
تحریک در حالت بار کامل (آمپر)	۳٫۵	۳٫۹	۴٫۱	۴٫۳	۳٫۳	۳٫۵	۳٫۷	۳٫۹
اضافه بار (طولانی‌مدت) (%)	۱۱۰% بار نامی به مدت ۱ ساعت در ۶ ساعت
اضافه بار در ۲۰ ثانیه (%)	۳۰۰
مقاومت پیچش استاتور (۲۰°C) (اهم)	۰٫۰۰۴۲
مقاومت پیچش روتور (۲۰°C) (اهم)	۶٫۷۸۰
مقاومت تحریک‌کننده (۲۰°C) (اهم)	روتور: ۰٫۶۸۵	روتور: ۰٫۶۸۵	روتور: ۰٫۶۸۵	روتور: ۰٫۶۸۵	استاتور: ۱۵٫۲۸	استاتور: ۱۵٫۲۸	استاتور: ۱۵٫۲۸	استاتور: ۱۵٫۲۸
انتقال حرارت در f.l.cl.H (وات)	۱۹۷۸۶	۱۹۴۶۵	۲۰۴۲۹	۲۰۴۷۳	۲۰۷۸۶	۲۱۰۶۷	۲۰۶۸۸	۲۰۳۱۰
مداخله تلفن (FHT)	< 2% TIF < 40
مداخله رادیویی	EN 50081-1، EN 50082-1، VDE0875K. برای سایرین استانداردها برای کارخانه اعمال می شود
تحریف شکل موج (THD) در بار کامل (LL/LN) (%)	۳٫۱ / ۲٫۹
تحریف شکل موج (THD) در حالت بدون بار (LL/LN) (%)	۲٫۷ / ۲٫۷

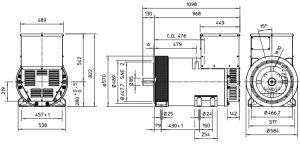

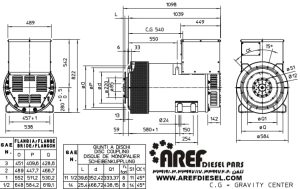

ویژگی های مکانیکی

محافظت	IP 21 (محافظت دیگر به درخواست)
بلبرینگ DE	۶۳۱۸٫۲RS
بلبرینگ NDE	۶۳۱۴٫۲RS
وزن مجموعه استاتور پیچیده (کیلوگرم)	۳۴۷

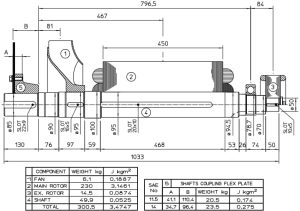

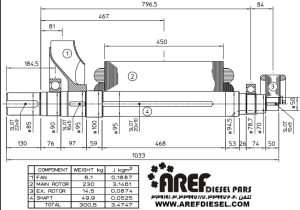

وزن مجموعه روتور پیچیده (کیلوگرم)	۲۳۰
وزن کل ژنراتور (کیلوگرم)	۹۰۵
حداکثر سرعت اضافی (دور در دقیقه)	۲۲۵۰
کشیدگی مغناطیسی نامتعادل در f.l.cl.F (kN/mm)	۶٫۲
نیاز به هوای خنک کننده (متر مکعب در دقیقه)	۳۲	۳۹
ثابت اینرسی (H) (ثانیه)	۰٫۱۲۳	۰٫۱۴۷
سطح نویز در فاصله ۱م/۷م (dB(A))	۸۲ / ۶۹	۸۶ / ۷۳
