خرید ژنراتور مکالته مدل ECO 38-2LN4

ویژگی های الکتریکی

فرکانس (Hz)	۵۰	۵۰	۵۰	۵۰	۶۰	۶۰	۶۰	۶۰
ولتاژ (ستاره سری) (V)	۳۸۰	۴۰۰	۴۱۵	۴۴۰	۴۱۵	۴۴۰	۴۶۰	۴۸۰
کلاس قدرت نامی H (kVA)	۳۰۰	۳۰۰	۳۰۰	۲۹۰	۳۲۵	۳۴۰	۳۶۰	۳۶۰
kW	۲۴۰	۲۴۰	۲۴۰	۲۳۲	۲۶۰	۲۷۲	۲۸۸	۲۸۸
کلاس قدرت نامی F (kVA)	۲۷۵	۲۷۵	۲۷۵	۲۶۵	۳۰۰	۳۱۰	۳۳۰	۳۳۰
kW	۲۲۰	۲۲۰	۲۲۰	۲۱۲	۲۴۰	۲۴۸	۲۶۴	۲۶۴
تنظیم با UVR6	±۱ % با هر فاکتور قدرت و تغییرات سرعت بین -۵% تا +۳۰%
کلاس عایق	H
اجرا	بدون برس
پیچش استاتور	۱۲ انتها
روتور	با قفس دما

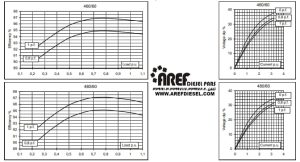

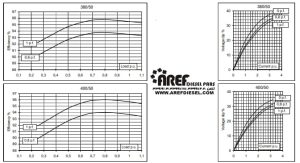

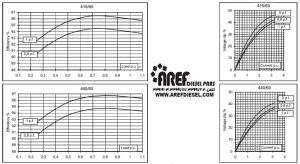

کلاس بهره‌وری H 4/4 (%)	۹۳٫۵	۹۳٫۷	۹۳٫۴	۹۳٫۲	۹۴٫۰	۹۴٫۵	۹۴٫۶	۹۴٫۷
کلاس بهره‌وری ۳/۴ (%)	۹۳٫۸	۹۴٫۰	۹۳٫۹	۹۳٫۶	۹۴٫۵	۹۴٫۷	۹۴٫۹	۹۵٫۱
کلاس بهره‌وری ۲/۴ (%)	۹۲٫۷	۹۲٫۷	۹۲٫۷	۹۲٫۵	۹۳٫۶	۹۳٫۷	۹۳٫۸	۹۳٫۹
کلاس بهره‌وری ۱/۴ (%)	۹۰٫۲	۸۹٫۹	۸۹٫۷	۸۹٫۵	۹۰٫۶	۹۰٫۶	۹۰٫۶	۹۰٫۴
واکنش‌ها (kVA F) Xd %	۲۳۰٫۵	۲۰۸	۱۹۳٫۲	۱۶۶٫۲	۲۵۱٫۲	۲۳۳٫۸	۲۲۶٫۵	۲۰۸
Xd’ %	۱۷٫۰	۱۵٫۳	۱۴٫۲	۱۲٫۲	۱۸٫۵	۱۷٫۲	۱۶٫۷	۱۵٫۳
Xd” %	۹٫۰	۸٫۱	۷٫۵	۶٫۵	۹٫۸	۹٫۱	۸٫۸	۸٫۱
Xq %	۱۳۳٫۰	۱۲۰	۱۱۱٫۵	۹۵٫۹	۱۴۴٫۹	۱۳۴٫۹	۱۳۰٫۷	۱۲۰
Xq’ %	۱۳۳٫۰	۱۲۰	۱۱۱٫۵	۹۵٫۹	۱۴۴٫۹	۱۳۴٫۹	۱۳۰٫۷	۱۲۰
Xq” %	۲۳٫۰	۲۰٫۸	۱۹٫۳	۱۶٫۶	۲۵٫۱	۲۳٫۴	۲۲٫۶	۲۰٫۸
X2 %	۱۷٫۸	۱۶٫۱	۱۵٫۰	۱۲٫۹	۱۹٫۴	۱۸٫۱	۱۷٫۵	۱۶٫۱
X0 %	۲٫۵	۲٫۳	۲٫۱	۱٫۸	۲٫۸	۲٫۶	۲٫۵	۲٫۳
نسبت اتصال کوتاه (Kcc)	۰٫۳۹	۰٫۴۳	۰٫۶۲	۰٫۹۷	۰٫۳۲	۰٫۳۸	۰٫۴۰	۰٫۴۳
ثوابت زمانی	Td’ (ثانیه)	۰٫۰۹۱	Td” (ثانیه)	۰٫۰۱۲۵	Tdo’ (ثانیه)	۱٫۴۰	Tα (ثانیه)	۰٫۰۱۶

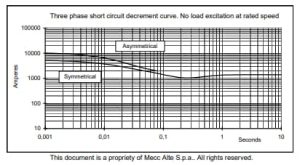

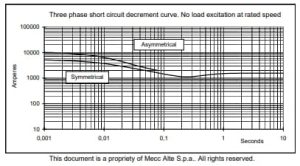

ظرفیت جریان اتصال کوتاه (%)	>300	>300	>300	>300	>350	>350	>350	>350
تحریک در حالت بدون بار (آمپر)	۰٫۶۵	۰٫۷۸	۰٫۹۵	۱٫۲	۰٫۴	۰٫۵	۰٫۶	۰٫۷
تحریک در حالت بار کامل (آمپر)	۳٫۸	۳٫۹	۴٫۰	۴٫۲	۳٫۲	۳٫۶	۳٫۷	۳٫۸
اضافه بار (طولانی‌مدت) (%)	۱۱۰% بار نامی به مدت ۱ ساعت در ۶ ساعت
اضافه بار در ۲۰ ثانیه (%)	۳۰۰
مقاومت پیچش استاتور (۲۰°C) (اهم)	۰٫۰۰۵۵
مقاومت پیچش روتور (۲۰°C) (اهم)	۵٫۶۰۴
مقاومت تحریک‌کننده (۲۰°C) (اهم)	روتور: ۰٫۶۸۵	روتور: ۰٫۶۸۵	روتور: ۰٫۶۸۵	روتور: ۰٫۶۸۵	استاتور: ۱۵٫۲۸	استاتور: ۱۵٫۲۸	استاتور: ۱۵٫۲۸	استاتور: ۱۵٫۲۸
انتقال حرارت در f.l.cl.H (وات)	۱۶۶۸۴	۱۶۱۳۷	۱۶۹۵۹	۱۶۹۲۷	۱۶۵۹۶	۱۵۸۳۱	۱۶۴۴۰	۱۶۱۱۸
مداخله تلفن (FHT)	< 2% TIF < 40
مداخله رادیویی	EN 50081-1، EN 50082-1، VDE0875K. برای سایرین استانداردها برای کارخانه اعمال می شود
تحریف شکل موج (THD) در بار کامل (LL/LN) (%)	۳ / ۲٫۹
تحریف شکل موج (THD) در حالت بدون بار (LL/LN) (%)	۲٫۶ / ۲٫۸

ویژگی های مکانیکی

محافظت	IP 21 (محافظت دیگر به درخواست)
بلبرینگ DE	۶۳۱۸٫۲RS
بلبرینگ NDE	۶۳۱۴٫۲RS
وزن مجموعه استاتور پیچیده (کیلوگرم)	۲۵۸

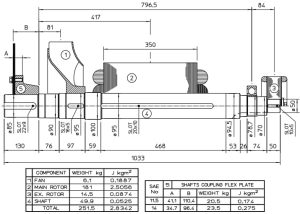

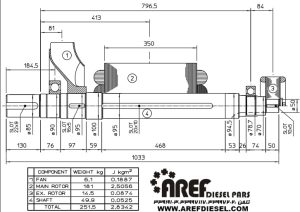

وزن مجموعه روتور پیچیده (کیلوگرم)	۱۸۱

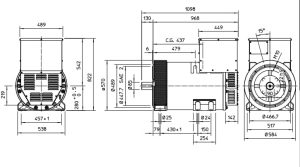

وزن کل ژنراتور (کیلوگرم)	۷۶۵
حداکثر سرعت اضافی (دور در دقیقه)	۲۲۵۰
کشیدگی مغناطیسی نامتعادل در f.l.cl.F (kN/mm)	۵٫۹
نیاز به هوای خنک کننده (متر مکعب در دقیقه)	۳۲	۳۹
ثابت اینرسی (H) (ثانیه)	۰٫۱۱۷	۰٫۱۴۰
سطح نویز در فاصله ۱م/۷م (dB(A))	۸۲ / ۶۹	۸۶ / ۷۳
