ویژگی های الکتریکی
| فرکانس (Hz) | ۵۰ | ۵۰ | ۵۰ | ۵۰ | ۶۰ | ۶۰ | ۶۰ | ۶۰ |
|---|---|---|---|---|---|---|---|---|
| ولتاژ (ستاره سری) (V) | ۳۸۰ | ۴۰۰ | ۴۱۵ | ۴۴۰ | ۴۱۵ | ۴۴۰ | ۴۶۰ | ۴۸۰ |
| کلاس قدرت نامی H (kVA) | ۱۸۰ | ۱۸۰ | ۱۸۰ | ۱۶۵ | ۲۱۰ | ۲۲۰ | ۲۲۰ | ۲۲۰ |
| kW | ۱۴۴ | ۱۴۴ | ۱۴۴ | ۱۳۲ | ۱۶۸ | ۱۷۶ | ۱۷۶ | ۱۷۶ |
| کلاس قدرت نامی F (kVA) | ۱۷۰ | ۱۷۰ | ۱۷۰ | ۱۵۵ | ۱۹۵ | ۲۰۵ | ۲۰۵ | ۲۰۵ |
| kW | ۱۳۶ | ۱۳۶ | ۱۳۶ | ۱۲۴ | ۱۵۶ | ۱۶۴ | ۱۶۴ | ۱۶۴ |
| تنظیم با UVR6 | ±۱ % با هر فاکتور قدرت و تغییرات سرعت بین -۵% تا +۳۰% | |||||||
| کلاس عایق | H | |||||||
| اجرا | بدون برس | |||||||
| پیچش استاتور | ۱۲ انتها | |||||||
| روتور | با قفس دما | |||||||

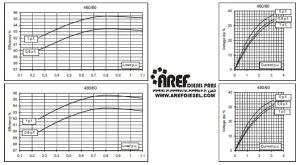

| کلاس بهره‌وری H 4/4 (%) | ۹۲٫۳ | ۹۲٫۴ | ۹۲٫۱ | ۹۱٫۹ | ۹۲٫۷ | ۹۳٫۲ | ۹۳٫۳ | ۹۳٫۴ |
| کلاس بهره‌وری ۳/۴ (%) | ۹۲٫۳ | ۹۲٫۶ | ۹۲٫۵ | ۹۲٫۲ | ۹۳٫۰ | ۹۳٫۲ | ۹۳٫۴ | ۹۳٫۶ |
| کلاس بهره‌وری ۲/۴ (%) | ۹۱٫۲ | ۹۱٫۳ | ۹۱٫۳ | ۹۱٫۱ | ۹۲٫۰ | ۹۲٫۱ | ۹۲٫۲ | ۹۲٫۳ |
| کلاس بهره‌وری ۱/۴ (%) | ۸۹٫۱ | ۸۸٫۹ | ۸۸٫۷ | ۸۸٫۵ | ۹۰٫۱ | ۹۰٫۱ | ۹۰٫۱ | ۸۹٫۹ |
| واکنش‌ها (kVA F) Xd % | ۲۱۸٫۳ | ۱۹۷ | ۱۸۳٫۰ | ۱۴۹٫۲ | ۲۵۱٫۶ | ۲۳۴٫۴ | ۲۱۴٫۵ | ۱۹۷ |
| Xd’ % | ۱۰٫۷ | ۹٫۷ | ۹٫۰ | ۷٫۳ | ۱۲٫۴ | ۱۱٫۵ | ۱۰٫۶ | ۹٫۷ |
| Xd” % | ۶٫۱ | ۵٫۵ | ۵٫۱ | ۴٫۲ | ۷٫۰ | ۶٫۵ | ۶٫۰ | ۵٫۵ |
| Xq % | ۱۰۷٫۴ | ۹۶٫۹ | ۹۰٫۰ | ۷۳٫۴ | ۱۲۳٫۷ | ۱۱۵٫۳ | ۱۰۵٫۵ | ۹۶٫۹ |
| Xq’ % | ۱۰۷٫۴ | ۹۶٫۹ | ۹۰٫۰ | ۷۳٫۴ | ۱۲۳٫۷ | ۱۱۵٫۳ | ۱۰۵٫۵ | ۹۶٫۹ |
| Xq” % | ۲۱٫۸ | ۱۹٫۷ | ۱۸٫۳ | ۱۴٫۹ | ۲۵٫۲ | ۲۳٫۴ | ۲۱٫۵ | ۱۹٫۷ |
| X2 % | ۱۴٫۲ | ۱۲٫۸ | ۱۱٫۹ | ۹٫۷ | ۱۶٫۳ | ۱۵٫۲ | ۱۳٫۹ | ۱۲٫۸ |
| X0 % | ۳٫۰ | ۲٫۷ | ۲٫۵ | ۲٫۰ | ۳٫۴ | ۳٫۲ | ۲٫۹ | ۲٫۷ |
| نسبت اتصال کوتاه (Kcc) | ۰٫۳۹ | ۰٫۴۴ | ۰٫۶۰ | ۰٫۹۷ | ۰٫۲۸ | ۰٫۳۵ | ۰٫۳۹ | ۰٫۴۴ |
| ثوابت زمانی | Td’ (ثانیه) | ۰٫۰۷۳ | Td” (ثانیه) | ۰٫۰۱۱ | Tdo’ (ثانیه) | ۰٫۷۰ | Tα (ثانیه) | ۰٫۰۱۵ |

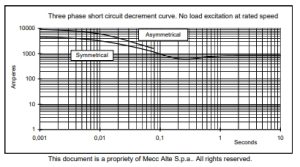

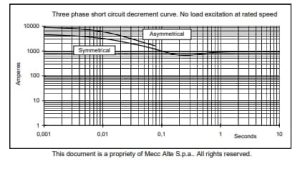

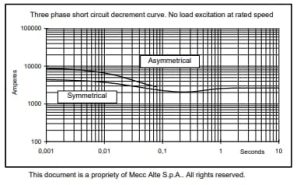

| ظرفیت جریان اتصال کوتاه (%) | >300 | >300 | >300 | >300 | >350 | >350 | >350 | >350 |
| تحریک در حالت بدون بار (آمپر) | ۰٫۶۵ | ۰٫۷ | ۰٫۸ | ۱٫۱ | ۰٫۳۵ | ۰٫۵ | ۰٫۶ | ۰٫۶۵ |
| تحریک در حالت بار کامل (آمپر) | ۲٫۹ | ۳٫۱ | ۳٫۴ | ۳٫۵ | ۲٫۵ | ۲٫۷ | ۲٫۸ | ۳ |
| اضافه بار (طولانی‌مدت) (%) | ۱۱۰% بار نامی به مدت ۱ ساعت در ۶ ساعت | |||||||
| اضافه بار در ۲۰ ثانیه (%) | ۳۰۰ | |||||||
| مقاومت پیچش استاتور (۲۰°C) (اهم) | ۰٫۰۱۳ | |||||||
| مقاومت پیچش روتور (۲۰°C) (اهم) | ۳٫۹۰۵ | |||||||
| مقاومت تحریک‌کننده (۲۰°C) (اهم) | روتور: ۰٫۶۸۵ | روتور: ۰٫۶۸۵ | روتور: ۰٫۶۸۵ | روتور: ۰٫۶۸۵ | استاتور: ۱۵٫۲۸ | استاتور: ۱۵٫۲۸ | استاتور: ۱۵٫۲۸ | استاتور: ۱۵٫۲۸ |
| انتقال حرارت در f.l.cl.H (وات) | ۱۲۰۱۳ | ۱۱۸۴۴ | ۱۲۳۵۲ | ۱۱۶۳۴ | ۱۳۲۳۰ | ۱۲۸۴۱ | ۱۲۶۳۹ | ۱۲۴۳۷ |
| مداخله تلفن (FHT) | < 2% TIF < 40 | |||||||
| مداخله رادیویی | EN 50081-1، EN 50082-1، VDE0875K. برای سایرین استانداردها برای کارخانه اعمال می شود | |||||||
| تحریف شکل موج (THD) در بار کامل (LL/LN) (%) | ۲٫۸ / ۲٫۷ | |||||||
| تحریف شکل موج (THD) در حالت بدون بار (LL/LN) (%) | ۳٫۱ / ۳ | |||||||
ویژگی های مکانیکی
| محافظت | IP 21 (محافظت دیگر به درخواست) | |
|---|---|---|
| بلبرینگ DE | ۶۳۱۸٫۲RS | |
| بلبرینگ NDE | ۶۳۱۴٫۲RS | |
| وزن مجموعه استاتور پیچیده (کیلوگرم) | ۱۶۸ | |
| وزن مجموعه روتور پیچیده (کیلوگرم) | ۱۰۳ | |
| وزن کل ژنراتور (کیلوگرم) | ۵۱۰ | |
| حداکثر سرعت اضافی (دور در دقیقه) | ۲۲۵۰ | |
| کشیدگی مغناطیسی نامتعادل در f.l.cl.F (kN/mm) | ۴٫۴ | |
| نیاز به هوای خنک کننده (متر مکعب در دقیقه) | ۳۲ | ۳۹ |
| ثابت اینرسی (H) (ثانیه) | ۰٫۱۱۸ | ۰٫۱۴۰ |
| سطح نویز در فاصله ۱م/۷م (dB(A)) | ۸۲ / ۶۹ | ۸۶ / ۷۳ |
نوع ژنراتور: ECO 38-1SN4

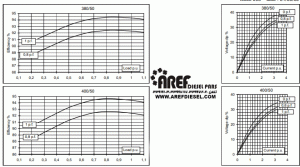

۵۰ هرتز

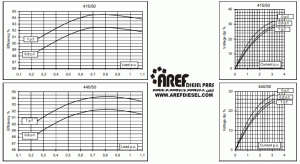

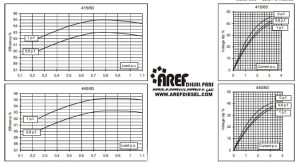

۶۰ هرتز

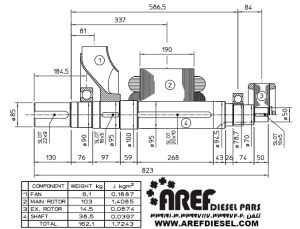

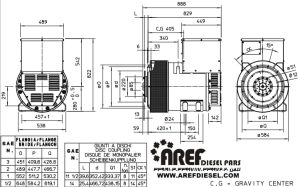

دو بعد بلبرینگ
دو گشتاور باربری اینرسی
تک گشتاور باربری اینرسی

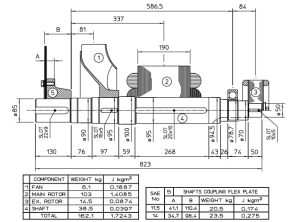

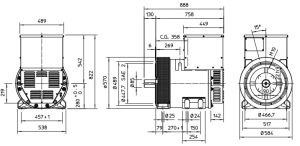

تک بعد بلبرینگ
