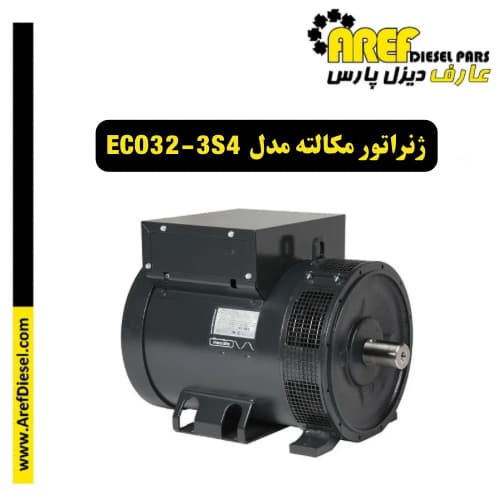

خرید ژنراتور مکالته مدل ECO 32-3S4

ویژگی های الکتریکی

فرکانس (Hz)	۵۰	۵۰	۵۰	۵۰	۶۰	۶۰	۶۰	۶۰
ولتاژ (ستاره سری) (V)	۳۸۰	۴۰۰	۴۱۵	۴۴۰	۴۱۵	۴۴۰	۴۶۰	۴۸۰
کلاس قدرت نامی H (kVA)	۴۰	۴۰	۴۰	۳۲	۴۷	۴۸	۴۸	۴۸
kW	۳۲	۳۲	۳۲	۲۵٫۶	۳۷٫۶	۳۸٫۴	۳۸٫۴	۳۸٫۴
کلاس قدرت نامی F (kVA)	۳۷	۳۷	۳۷	۳۰	۴۵	۴۶	۴۶	۴۶
kW	۲۹٫۶	۲۹٫۶	۲۹٫۶	۲۴	۳۶	۳۶٫۸	۳۶٫۸	۳۶٫۸
تنظیم با SR7/2	±۱٫۵% با هر فاکتور قدرت و تغییرات سرعت بین -۵% تا +۳۰%
کلاس عایق	H
اجرا	بدون برس
پیچش استاتور	۱۲ انتها
روتور	با قفس دما

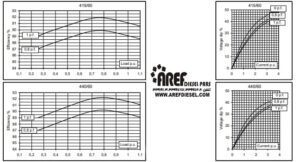

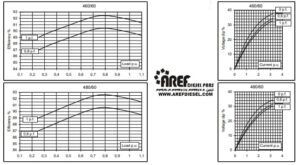

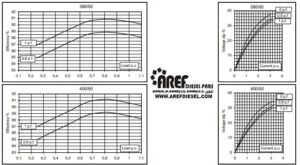

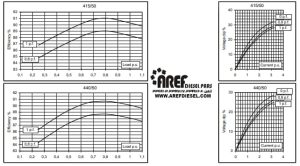

کلاس بهره‌وری H 4/4 (%)	۸۸٫۵	۸۸٫۶	۸۸٫۳	۸۸٫۱	۸۹٫۱	۸۹٫۶	۸۹٫۸	۹۰
کلاس بهره‌وری ۳/۴ (%)	۸۸٫۸	۸۹٫۱	۸۹	۸۸٫۷	۸۹٫۹	۹۰٫۲	۹۰٫۴	۹۰٫۶
کلاس بهره‌وری ۲/۴ (%)	۸۷٫۲	۸۷٫۳	۸۷٫۳	۸۷٫۳	۸۸٫۷	۸۸٫۸	۸۸٫۹	۸۹
کلاس بهره‌وری ۱/۴ (%)	۸۴٫۹	۸۵	۸۴٫۸	۸۴٫۳	۸۷	۸۷	۸۷	۸۷
واکنش‌ها (kVA F) Xd %	۲۱۰٫۵	۱۹۰	۱۷۶٫۵	۱۲۵٫۶	۲۴۸٫۹	۲۲۶٫۱	۲۰۶٫۹	۱۹۰
Xd’ %	۱۵٫۸۴	۱۴٫۳	۱۳٫۲۸	۹٫۴۵	۱۸٫۷۳	۱۷٫۰۲	۱۵٫۵۷	۱۴٫۳
Xd” %	۱۱٫۰۸	۱۰	۹٫۲۹	۶٫۶۱	۱۳٫۱۰	۱۱٫۹۰	۱۰٫۸۹	۱۰
Xq %	۱۰۸٫۶	۹۸	۹۱٫۰	۶۴٫۸	۱۲۸٫۴	۱۱۶٫۶	۱۰۶٫۷	۹۸
Xq’ %	۱۰۸٫۶	۹۸	۹۱٫۰	۶۴٫۸	۱۲۸٫۴	۱۱۶٫۶	۱۰۶٫۷	۹۸
Xq” %	۳۳٫۹	۳۰٫۶	۲۸٫۴	۲۰٫۲	۴۰٫۱	۳۶٫۴	۳۳٫۳	۳۰٫۶
X2 %	۲۳٫۸۲	۲۱٫۵	۱۹٫۹۷	۱۴٫۲۱	۲۸٫۱۶	۲۵٫۵۹	۲۳٫۴۱	۲۱٫۵
X0 %	۲٫۹۹	۲٫۷	۲٫۵۱	۱٫۷۹	۳٫۵۴	۳٫۲۱	۲٫۹۴	۲٫۷
نسبت اتصال کوتاه (Kcc)	۰٫۷۰	۰٫۸۰	۰٫۹۰	۱٫۳۰	۰٫۴۰	۰٫۶۰	۰٫۷۰	۰٫۸۰
ثوابت زمانی	Td’ (ثانیه)	۰٫۰۶۱	Td” (ثانیه)	۰٫۰۱۵	Tdo’ (ثانیه)	۱٫۳۲	Ta (ثانیه)	۰٫۰۳۱

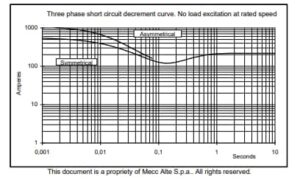

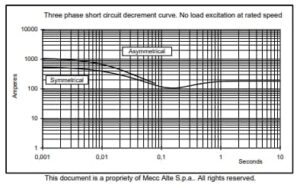

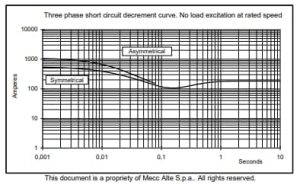

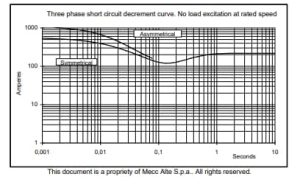

ظرفیت جریان اتصال کوتاه (%)	>300	>300	>300	>300	>350	>350	>350	>350
تحریک در حالت بدون بار (آمپر)	۰٫۶	۰٫۷	۱	۱٫۳	۰٫۳	۰٫۴	۰٫۵	۰٫۶
تحریک در حالت بار کامل (آمپر)	۲٫۱	۲٫۲	۲٫۴	۲٫۸	۲	۱٫۹	۲	۲٫۱
اضافه بار (طولانی‌مدت) (%)	۱۱۰% بار نامی به مدت ۱ ساعت در ۶ ساعت
اضافه بار در ۲۰ ثانیه (%)	۳۰۰
مقاومت پیچش استاتور (۲۰°C) (اهم)	۰٫۰۷۸
مقاومت پیچش روتور (۲۰°C) (اهم)	۲٫۱۶۳
مقاومت تحریک‌کننده (۲۰°C) (اهم)	روتور: ۰٫۶۴	روتور: ۰٫۶۴	روتور: ۰٫۶۴	روتور: ۰٫۶۴	استاتور: ۱۰٫۶	استاتور: ۱۰٫۶	استاتور: ۱۰٫۶	استاتور: ۱۰٫۶
انتقال حرارت در f.l.cl.H (وات)	۴۱۵۸	۴۱۱۷	۴۲۴۰	۳۴۵۸	۴۶۰۰	۴۴۵۷	۴۳۶۲	۴۲۶۷
مداخله تلفن (FHT)	< 2% TIF < 45
مداخله رادیویی	EN 50081-1، EN 50082-1، VDE0875K. برای سایرین استانداردها برای کارخانه اعمال می شود
تحریف شکل موج (THD) در بار کامل (LL/LN) (%)	۳٫۷ / ۳٫۶
تحریف شکل موج (THD) در حالت بدون بار (LL/LN) (%)	۳٫۲ / ۳٫۱

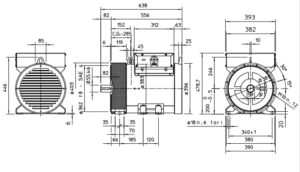

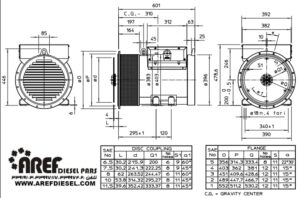

ویژگی های مکانیکی

محافظت	IP 21 (محافظت دیگر به درخواست)
بلبرینگ DE	۶۳۱۲-۲RS
بلبرینگ NDE	۶۳۰۹-۲RS
وزن مجموعه استاتور پیچیده (کیلوگرم)	۶۲٫۵

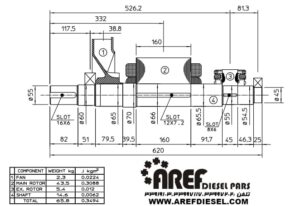

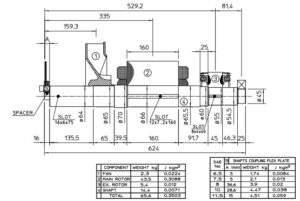

وزن مجموعه روتور پیچیده (کیلوگرم)	۴۳
وزن کل ژنراتور (کیلوگرم)	۲۱۴
حداکثر سرعت اضافی (دور در دقیقه)	۲۲۵۰
کشیدگی مغناطیسی نامتعادل در f.l.cl.F (kN/mm)	۴٫۵
نیاز به هوای خنک کننده (متر مکعب در دقیقه)	۱۱٫۸	۱۴٫۵
ثابت اینرسی (H) (ثانیه)	۰٫۱۰۸	۰٫۱۳
سطح نویز در فاصله ۱م/۷م (dB(A))	۷۵ / ۶۰	۷۹ / ۶۴
