خرید ژنراتور مکالته مدل ECO 32-2S4

ویژگی های الکتریکی

فرکانس (Hz)	۵۰	۵۰	۵۰	۵۰	۶۰	۶۰	۶۰	۶۰
ولتاژ (ستاره سری) (V)	۳۸۰	۴۰۰	۴۱۵	۴۴۰	۴۱۵	۴۴۰	۴۶۰	۴۸۰
کلاس قدرت نامی H (kVA)	۳۵	۳۵	۳۵	۲۸	۴۱	۴۲	۴۲	۴۲
kW	۲۸	۲۸	۲۸	۲۲٫۴	۳۲٫۸	۳۴	۳۳٫۶	۳۳٫۶
کلاس قدرت نامی F (kVA)	۳۳	۳۳	۳۳	۲۶	۳۹	۴۰	۴۰	۴۰
kW	۲۶٫۴	۲۶٫۴	۲۶٫۴	۲۰٫۸	۳۱٫۲	۳۲	۳۲	۳۲
تنظیم با SR7/2	±۱٫۵% با هر فاکتور قدرت و تغییرات سرعت بین -۵% تا +۳۰%
کلاس عایق	H
اجرا	بدون برس
پیچش استاتور	۱۲ انتها
روتور	با قفس دما

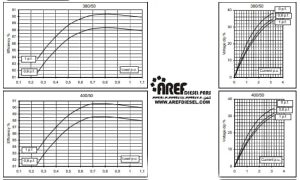

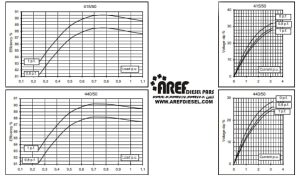

کلاس بهره‌وری H 4/4 (%)	۸۸٫۱	۸۸٫۲	۸۷٫۹	۸۷٫۷	۸۹٫۱	۸۹٫۶	۸۹٫۷	۸۹٫۸
کلاس بهره‌وری ۳/۴ (%)	۸۸٫۳	۸۸٫۶	۸۸٫۵	۸۸٫۲	۸۹٫۶	۹۰	۹۰	۹۰٫۲
کلاس بهره‌وری ۲/۴ (%)	۸۶٫۷	۸۶٫۸	۸۶٫۸	۸۶٫۸	۸۸٫۵	۸۸٫۸	۸۸٫۹	۸۹
کلاس بهره‌وری ۱/۴ (%)	۸۱٫۷	۸۱٫۵	۸۱٫۳	۸۱٫۲	۸۵٫۱	۸۵٫۳	۸۵٫۴	۸۵٫۵
واکنش‌ها (kVA F) Xd %	۲۷۷٫۰	۲۵۰	۲۳۲٫۳	۱۶۵٫۳	۳۲۶٫۵	۲۹۷٫۵	۲۷۲٫۲	۲۵۰
Xd’ %	۱۶٫۶۲	۱۵	۱۳٫۹۴	۹٫۹۲	۱۹٫۵۹	۱۷٫۸۵	۱۶٫۳۳	۱۵
Xd” %	۱۱٫۷۵	۱۰٫۶	۹٫۸۵	۷٫۰۱	۱۳٫۸۴	۱۲٫۶۱	۱۱٫۵۴	۱۰٫۶
Xq %	۱۰۰٫۸	۹۱	۸۴٫۵	۶۰٫۲	۱۱۸٫۸	۱۰۸٫۳	۹۹٫۱	۹۱
Xq’ %	۱۰۰٫۸	۹۱	۸۴٫۵	۶۰٫۲	۱۱۸٫۸	۱۰۸٫۳	۹۹٫۱	۹۱
Xq” %	۳۴٫۳	۳۱	۲۸٫۸	۲۰٫۵	۴۰٫۵	۳۶٫۹	۳۳٫۸	۳۱
X2 %	۲۴٫۳۸	۲۲	۲۰٫۴۴	۱۴٫۵۵	۲۸٫۷۳	۲۶٫۱۸	۲۳٫۹۵	۲۲
X0 %	۳٫۱۰	۲٫۸	۲٫۶۰	۱٫۸۵	۳٫۶۶	۳٫۳۳	۳٫۰۵	۲٫۸
نسبت اتصال کوتاه (Kcc)	۰٫۶۰	۰٫۷۰	۰٫۸۶	۱٫۳۸	۰٫۴۰	۰٫۵۰	۰٫۶۰	۰٫۷۰
ثوابت زمانی	Td’ (ثانیه)	۰٫۰۵۸	Td” (ثانیه)	۰٫۰۱۲	Tdo’ (ثانیه)	۱٫۳۵	Tα (ثانیه)	۰٫۰۲۵
ظرفیت جریان اتصال کوتاه (%)	>300	>300	>300	>300	>350	>350	>350	>350
تحریک در حالت بدون بار (آمپر)	۰٫۴۷	۰٫۶۴	۰٫۷۳	۱٫۱	۰٫۳	۰٫۴	۰٫۴۶	۰٫۶
تحریک در حالت بار کامل (آمپر)	۲٫۱	۲٫۲	۲	۲٫۵	۱٫۹	۱٫۷	۱٫۶	۱٫۷
اضافه بار (طولانی‌مدت) (%)	۱۱۰% بار نامی به مدت ۱ ساعت در ۶ ساعت
اضافه بار در ۲۰ ثانیه (%)	۳۰۰
مقاومت پیچش استاتور (۲۰°C) (اهم)	۰٫۰۹۷
مقاومت پیچش روتور (۲۰°C) (اهم)	۲٫۰۱
مقاومت تحریک‌کننده (۲۰°C) (اهم)	روتور: ۰٫۴۱۷	روتور: ۰٫۴۱۷	روتور: ۰٫۴۱۷	روتور: ۰٫۴۱۷	استاتور: ۱۰٫۶	استاتور: ۱۰٫۶	استاتور: ۱۰٫۶	استاتور: ۱۰٫۶
انتقال حرارت در f.l.cl.H (وات)	۳۷۸۲	۳۷۴۶	۳۸۵۴	۳۱۴۲	۴۰۱۳	۳۹۰۰	۳۸۵۸	۳۸۱۶
مداخله تلفن (FHT)	< 2% TIF > 45
مداخله رادیویی	EN 50081-1، EN 50082-1، VDE0875K. برای سایرین استانداردها برای کارخانه اعمال می شود
تحریف شکل موج (THD) در بار کامل (LL/LN) (%)	۴ / ۳٫۹
تحریف شکل موج (THD) در حالت بدون بار (LL/LN) (%)	۳٫۵ / ۳٫۴

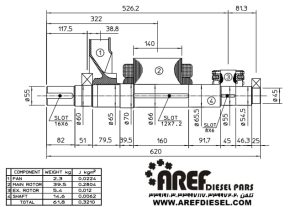

ویژگی های مکانیکی

محافظت	IP 21 (محافظت دیگر به درخواست)
بلبرینگ DE	۶۳۱۲-۲RS
بلبرینگ NDE	۶۳۰۹-۲RS
وزن مجموعه استاتور پیچیده (کیلوگرم)	۵۶
وزن مجموعه روتور پیچیده (کیلوگرم)	۳۸٫۵
وزن کل ژنراتور (کیلوگرم)	۱۹۹
حداکثر سرعت اضافی (دور در دقیقه)	۲۲۵۰
کشیدگی مغناطیسی نامتعادل در f.l.cl.F (kN/mm)	۴٫۵
نیاز به هوای خنک کننده (متر مکعب در دقیقه)	۱۱٫۸	۱۴٫۵
ثابت اینرسی (H) (ثانیه)	۰٫۱۱۳	۰٫۱۳۶
سطح نویز در فاصله ۱م/۷م (dB(A))	۷۵ / ۶۰	۷۹ / ۶۴
