ویژگی های الکتریکی

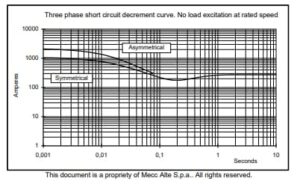

| فرکانس (Hz) | ۵۰ | ۵۰ | ۵۰ | ۵۰ | ۶۰ | ۶۰ | ۶۰ | ۶۰ |
|---|---|---|---|---|---|---|---|---|
| ولتاژ (ستاره سری) (V) | ۳۸۰ | ۴۰۰ | ۴۱۵ | ۴۴۰ | ۴۱۵ | ۴۴۰ | ۴۶۰ | ۴۸۰ |
| کلاس قدرت نامی H (kVA) | ۵۰ | ۵۰ | ۵۰ | ۴۰ | ۵۸ | ۶۰ | ۶۰ | ۶۰ |
| kW | ۴۰ | ۴۰ | ۴۰ | ۳۲٫۰ | ۴۶٫۴ | ۴۸ | ۴۸ | ۴۸ |
| کلاس قدرت نامی F (kVA) | ۴۸ | ۴۸ | ۴۸ | ۳۸ | ۵۶ | ۵۸ | ۵۸ | ۵۸ |
| kW | ۳۸٫۴ | ۳۸٫۴ | ۳۸٫۴ | ۳۰٫۴ | ۴۴٫۸ | ۴۶٫۴ | ۴۶٫۴ | ۴۶٫۴ |
| تنظیم با SR7/2 | ±۱٫۵% با هر فاکتور قدرت و تغییرات سرعت بین -۵% تا +۳۰% | |||||||
| کلاس عایق | H | |||||||
| اجرا | بدون برس | |||||||
| پیچش استاتور | ۱۲ انتها | |||||||
| روتور | با قفس دما | |||||||
| کلاس بهره‌وری H 4/4 (%) | ۸۹ | ۸۹٫۱ | ۸۸٫۸ | ۸۸٫۶ | ۹۱٫۱ | ۹۱٫۶ | ۹۱٫۷ | ۹۱٫۸ |
| کلاس بهره‌وری ۳/۴ (%) | ۸۹٫۲ | ۸۹٫۵ | ۸۹٫۴ | ۸۹٫۱ | ۹۱٫۵ | ۹۱٫۷ | ۹۱٫۹ | ۹۲٫۱ |
| کلاس بهره‌وری ۲/۴ (%) | ۸۷٫۵ | ۸۷٫۶ | ۸۷٫۶ | ۸۷٫۴ | ۸۸٫۸ | ۸۸٫۹ | ۸۹ | ۸۹٫۱ |
| کلاس بهره‌وری ۱/۴ (%) | ۸۵٫۵ | ۸۵٫۳ | ۸۵٫۱ | ۸۴٫۶ | ۸۵٫۴ | ۸۵ | ۸۵٫۵ | ۸۵٫۴ |
| واکنش‌ها (kVA F) Xd % | ۲۷۱٫۵ | ۲۴۵ | ۲۲۷٫۶ | ۱۶۲٫۰ | ۳۱۶٫۸ | ۲۹۱٫۶ | ۲۶۶٫۸ | ۲۴۵ |
| Xd’ % | ۱۴٫۹۶ | ۱۳٫۵ | ۱۲٫۵۴ | ۸٫۹۳ | ۱۷٫۴۶ | ۱۶٫۰۷ | ۱۴٫۷۰ | ۱۳٫۵ |
| Xd” % | ۸٫۲۰ | ۷٫۴ | ۶٫۸۷ | ۴٫۸۹ | ۹٫۵۷ | ۸٫۸۱ | ۸٫۰۶ | ۷٫۴ |
| Xq % | ۱۱۳٫۰ | ۱۰۲ | ۹۴٫۸ | ۶۷٫۴ | ۱۳۱٫۹ | ۱۲۱٫۴ | ۱۱۱٫۱ | ۱۰۲ |
| Xq’ % | ۱۱۳٫۰ | ۱۰۲ | ۹۴٫۸ | ۶۷٫۴ | ۱۳۱٫۹ | ۱۲۱٫۴ | ۱۱۱٫۱ | ۱۰۲ |
| Xq” % | ۳۴٫۹ | ۳۱٫۵ | ۲۹٫۳ | ۲۰٫۸ | ۴۰٫۷ | ۳۷٫۵ | ۳۴٫۳ | ۳۱٫۵ |
| X2 % | ۲۳٫۲۷ | ۲۱ | ۱۹٫۵۱ | ۱۳٫۸۸ | ۲۷٫۱۶ | ۲۴٫۹۹ | ۲۲٫۸۷ | ۲۱ |
| X0 % | ۳٫۲۱ | ۲٫۹ | ۲٫۶۹ | ۱٫۹۲ | ۳٫۷۵ | ۳٫۴۵ | ۳٫۱۶ | ۲٫۹ |
| نسبت اتصال کوتاه (Kcc) | ۰٫۶۲ | ۰٫۷۱ | ۰٫۷۳ | ۱٫۳۰ | ۰٫۴۰ | ۰٫۴۸ | ۰٫۶۲ | ۰٫۷۱ |
| ثوابت زمانی | Td’ (ثانیه) | ۰٫۰۵۹ | Td” (ثانیه) | ۰٫۰۱۳ | Tdo’ (ثانیه) | ۱٫۴۰ | Ta (ثانیه) | ۰٫۰۳۵ |
| ظرفیت جریان اتصال کوتاه (%) | >300 | >300 | >300 | >300 | >350 | >350 | >350 | >350 |
| تحریک در حالت بدون بار (آمپر) | ۰٫۶ | ۰٫۷ | ۰٫۸ | ۱٫۲ | ۰٫۳ | ۰٫۴ | ۰٫۵ | ۰٫۶ |
| تحریک در حالت بار کامل (آمپر) | ۲٫۲ | ۲٫۴ | ۲٫۳ | ۲٫۷ | ۲٫۱ | ۱٫۹ | ۲٫۱ | ۲٫۳ |
| اضافه بار (طولانی‌مدت) (%) | ۱۱۰% بار نامی به مدت ۱ ساعت در ۶ ساعت | |||||||
| اضافه بار در ۲۰ ثانیه (%) | ۳۰۰ | |||||||
| مقاومت پیچش استاتور (۲۰°C) (اهم) | ۰٫۰۶۱ | |||||||
| مقاومت پیچش روتور (۲۰°C) (اهم) | ۲٫۴۷۳ | |||||||
| مقاومت تحریک‌کننده (۲۰°C) (اهم) | روتور: ۰٫۴۴۲ | روتور: ۰٫۴۴۲ | روتور: ۰٫۴۴۲ | روتور: ۰٫۴۴۲ | استاتور: ۱۱٫۳۵ | استاتور: ۱۱٫۳۵ | استاتور: ۱۱٫۳۵ | استاتور: ۱۱٫۳۵ |
| انتقال حرارت در f.l.cl.H (وات) | ۴۹۴۴ | ۴۸۹۳ | ۵۰۴۵ | ۴۱۱۷ | ۴۵۳۳ | ۴۴۰۲ | ۴۳۴۵ | ۴۲۸۸ |
| مداخله تلفن (FHT) | < 2% TIF < 45 | |||||||
| مداخله رادیویی | EN50081-1 ، EN50082-1 ، VDE0875K. برای دیگران استانداردها در کارخانه اعمال می شود | |||||||
| تحریف شکل موج (THD) در بار کامل (LL/LN) (%) | ۳٫۸ / ۳٫۶ | |||||||
| تحریف شکل موج (THD) در حالت بدون بار (LL/LN) (%) | ۳٫۳ / ۳٫۲ | |||||||
ویژگی های مکانیکی
| محافظت | IP 21 (محافظت دیگر به درخواست) | |
|---|---|---|
| بلبرینگ DE | ۶۳۱۲-۲RS | |
| بلبرینگ NDE | ۶۳۰۹-۲RS | |
| وزن مجموعه استاتور پیچیده (کیلوگرم) | ۷۸ | |
| وزن مجموعه روتور پیچیده (کیلوگرم) | ۵۳ | |
| وزن کل ژنراتور (کیلوگرم) | ۲۴۸ | |
| حداکثر سرعت اضافی (دور در دقیقه) | ۲۲۵۰ | |
| کشیدگی مغناطیسی نامتعادل در f.l.cl.F (kN/mm) | ۴٫۱ | |
| نیاز به هوای خنک کننده (متر مکعب در دقیقه) | ۱۱٫۸ | ۱۴٫۵ |
| ثابت اینرسی (H) (ثانیه) | ۰٫۱۰۵ | ۰٫۱۲۵ |
| سطح نویز در فاصله ۱م/۷م (dB(A)) | ۷۹ / ۶۴ | ۷۵ / ۶۰ |
نوع ژنراتور: ECO 32-1L/4
۵۰ هرتز
۶۰ هرتز

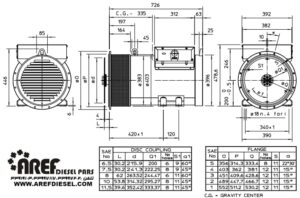

دو بعد بلبرینگ
دو گشتاور باربری اینرسی
تک گشتاور باربری اینرسی
تک بعد بلبرینگ
