ویژگی های الکتریکی
| فرکانس (Hz) | ۵۰ | ۵۰ | ۵۰ | ۵۰ | ۶۰ | ۶۰ | ۶۰ | ۶۰ | |
|---|---|---|---|---|---|---|---|---|---|
| ولتاژ (ستاره) (V) | ۳۸۰ | ۴۰۰ | ۴۱۵ | ۴۴۰ | ۴۱۵ | ۴۴۰ | ۴۶۰ | ۴۸۰ | |
| کلاس قدرت نامی H (kVA) | ۳۰ | ۳۰ | ۲۸ | / | ۳۳ | ۳۶ | ۳۶ | ۳۶ | |
| kW | ۲۴ | ۲۴ | ۲۲٫۴ | / | ۲۶٫۴ | ۲۸٫۸ | ۲۸٫۸ | ۲۸٫۸ | |
| کلاس قدرت نامی F (kVA) | ۲۶ | ۲۶ | ۲۵ | / | ۲۹ | ۳۲ | ۳۲ | ۳۲ | |
| kW | ۲۰٫۸ | ۲۰٫۸ | ۲۰ | / | ۲۳٫۲ | ۲۵٫۶ | ۲۵٫۶ | ۲۵٫۶ | |
| تنظیم با SR7/2 | ±۱٫۵% با هر فاکتور قدرت و تغییرات سرعت بین -۵% تا +۳۰% | ||||||||
| کلاس عایق | H | ||||||||
| اجرا | بدون برس | ||||||||
| پیچش استاتور | ۱۲ انتها | ||||||||
| روتور بدون قفس دما | |||||||||
| کلاس بهره‌وری H 4/4 (%) | ۸۷٫۷ | ۸۸٫۱ | ۸۸٫۴ | / | ۸۸٫۹ | ۸۹٫۲ | ۸۹٫۴ | ۸۹٫۸ | |
| کلاس بهره‌وری ۳/۴ (%) | ۸۸٫۲ | ۸۸٫۵ | ۸۸٫۶ | / | ۸۹٫۷ | ۸۹٫۹ | ۹۰٫۱ | ۹۰٫۳ | |
| کلاس بهره‌وری ۲/۴ (%) | ۸۶٫۴ | ۸۶٫۵ | ۸۶٫۵ | / | ۸۸٫۱ | ۸۸٫۲ | ۸۸٫۳ | ۸۸٫۴ | |
| کلاس بهره‌وری ۱/۴ (%) | ۸۴٫۲ | ۸۴ | ۸۴ | / | ۸۶٫۱ | ۸۶٫۱ | ۸۶ | ۸۵٫۹ | |
| واکنش‌ها (kVA F) Xd % | ۱۸۲٫۸ | ۱۶۵ | ۱۴۳٫۱ | / | ۲۰۲٫۳ | ۱۹۶٫۴ | ۱۷۹٫۷ | ۱۷۹٫۷ | ۱۶۵ |
| Xd’ % | ۱۷٫۰۶ | ۱۵٫۴ | ۱۳٫۳۵ | / | ۱۸٫۸۹ | ۱۸٫۳۳ | ۱۶٫۷۷ | ۱۵٫۴ | |
| Xd” % | ۹٫۷۵ | ۸٫۸ | ۷٫۶۳ | / | ۱۰٫۷۹ | ۱۰٫۴۷ | ۹٫۵۸ | ۸٫۸ | |
| Xq % | ۷۸٫۷ | ۷۱ | ۶۱٫۶ | / | ۸۷٫۱ | ۸۴٫۵ | ۷۷٫۳ | ۷۱ | |
| Xq’ % | ۷۸٫۷ | ۷۱ | ۶۱٫۶ | / | ۸۷٫۱ | ۸۴٫۵ | ۷۷٫۳ | ۷۱ | |
| Xq” % | ۲۱٫۱ | ۱۹ | ۱۶٫۵ | / | ۲۳٫۳ | ۲۲٫۶ | ۲۰٫۷ | ۱۹ | |
| X2 % | ۱۴٫۶۳ | ۱۳٫۲ | ۱۱٫۴۵ | / | ۱۶٫۱۹ | ۱۵٫۷۱ | ۱۴٫۳۷ | ۱۳٫۲ | |
| X0 % | ۳٫۱۰ | ۲٫۸ | ۲٫۴۳ | / | ۳٫۴۳ | ۳٫۳۳ | ۳٫۰۵ | ۲٫۸ | |
| نسبت اتصال کوتاه (Kcc) | ۰٫۵۵ | ۰٫۶۲ | ۰٫۶۸ | / | ۰٫۳۸ | ۰٫۴۴ | ۰٫۵۵ | ۰٫۶۲ | |
| ثوابت زمانی | Td’ (ثانیه) | ۰٫۰۴۶ | Td” (ثانیه) | ۰٫۰۱۲ | Tdo’ (ثانیه) | ۰٫۹۳ | Ta (ثانیه) | ۰٫۰۱۱ | |
| ظرفیت جریان اتصال کوتاه (%) | >300 | >350 | ||||||||
| تحریک در حالت بدون بار (آمپر) | ۰٫۴ | ۰٫۶ | ۰٫۸ / ۰٫۳۵ | ۰٫۴ | ۰٫۵ | ۰٫۵۵ | |||
| تحریک در حالت بار کامل (آمپر) | ۱٫۷۵ | ۱٫۹۶ | ۲٫۱ / ۱٫۵ | ۱٫۶ | ۱٫۸ | ۱٫۹ | |||
| اضافه بار (طولانی‌مدت) (%) | ۱۱۰% بار نامی به مدت ۱ ساعت در ۶ ساعت | ||||||||
| اضافه بار در ۲۰ ثانیه (%) | ۳۰۰ | ||||||||
| مقاومت پیچش استاتور (۲۰°C) (اهم) | ۰٫۱۰۶ | ||||||||
| مقاومت پیچش روتور (۲۰°C) (اهم) | ۱٫۸۶ | ||||||||
| مقاومت تحریک‌کننده (۲۰°C) (اهم) | روتور: ۰٫۶۴ | روتور: ۰٫۶۴ | روتور: ۰٫۶۴ | روتور: ۰٫۶۴ | استاتور: ۱۰٫۶۰ | استاتور: ۱۰٫۶۰ | استاتور: ۱۰٫۶۰ | استاتور: ۱۰٫۶۰ | |
| انتقال حرارت در f.l.cl.H (وات) | ۳۳۶۶ | ۳۲۴۲ | ۲۹۳۹ | / | ۳۲۹۶ | ۳۴۸۷ | ۳۴۱۵ | ۳۲۷۱ | |
| مداخله تلفن (FHT) | < 2% TIF < 45 | ||||||||
| مداخله رادیویی | EN50081-1، EN50082-1، VDE0875K. برای استانداردهای دیگر به کارخانه مراجعه کنید. | ||||||||
| تحریف شکل موج (THD) در بار کامل (LL/LN) (%) | ۲٫۱ / ۲ | ||||||||
| تحریف شکل موج (THD) در حالت بدون بار (LL/LN) (%) | ۳٫۳ / ۳٫۱ | ||||||||
ویژگی های مکانیکی
| محافظت | IP 23 (محافظت دیگر به درخواست) | |
|---|---|---|
| بلبرینگ DE | ۶۳۰۹٫۲RS | |
| بلبرینگ NDE | ۶۲۰۷٫۲RS | |
| وزن مجموعه استاتور پیچیده (کیلوگرم) | ۵۷ | |
| وزن مجموعه روتور پیچیده (کیلوگرم) | ۳۲٫۴ | |
| وزن کل ژنراتور (کیلوگرم) | ۱۵۵ | |
| حداکثر سرعت اضافی (دور در دقیقه) | ۲۲۵۰ | |
| کشیدگی مغناطیسی نامتعادل در f.l.cl.F (kN/mm) | ۴٫۷ | |
| نیاز به هوای خنک کننده (متر مکعب در دقیقه) | ۵٫۳ | ۵٫۸ |
| ثابت اینرسی (H) (ثانیه) | ۰٫۰۶۸ | ۰٫۰۸۱ |
| سطح نویز در فاصله ۱م/۷م (dB(A)) | ۶۸ / ۵۷ | ۷۱ / ۶۱ |

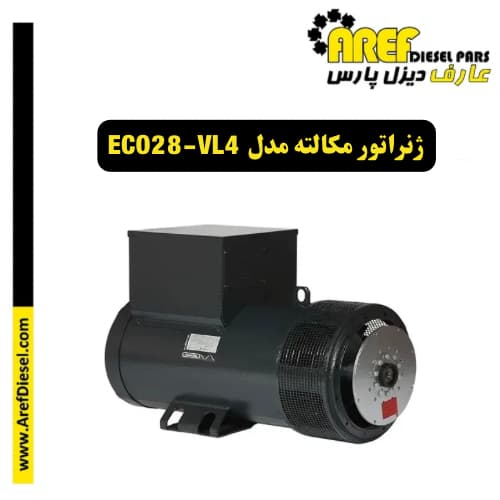

نوع ژنراتور: ECO 28-VL4

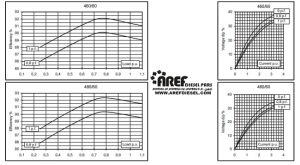

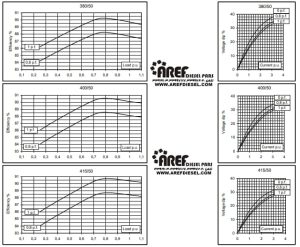

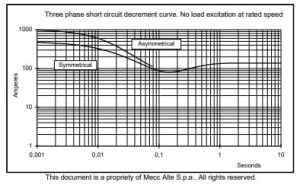

۵۰ هرتز

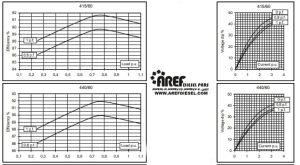

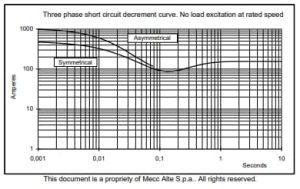

۶۰ هرتز

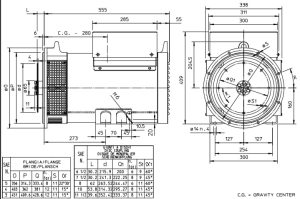

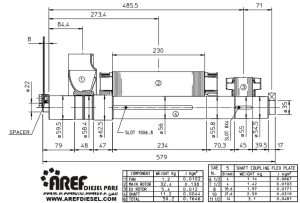

دو بعد بلبرینگ
دو گشتاور باربری اینرسی

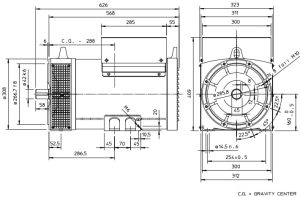

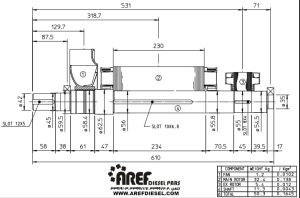

تک بعد بلبرینگ
تک گشتاور باربری اینرسی
