ویژگی های الکتریکی
| فرکانس (Hz) | ۵۰ | ۵۰ | ۵۰ | ۵۰ | ۶۰ | ۶۰ | ۶۰ | ۶۰ | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ولتاژ (ستاره) (V) | ۳۸۰ | ۴۰۰ | ۴۱۵ | ۴۴۰ | ۴۱۵ | ۴۴۰ | ۴۶۰ | ۴۸۰ | |||||
| کلاس قدرت نامی H (kVA) | ۲۵ | ۲۵ | ۲۵ | – | ۲۶ | ۲۷٫۵ | ۳۰ | ۳۰ | |||||
| kW | ۲۰ | ۲۰ | ۲۰ | – | ۲۰٫۸ | ۲۲ | ۲۴ | ۲۴ | |||||
| کلاس قدرت نامی F (kVA) | ۲۳ | ۲۳ | ۲۳ | – | ۲۴ | ۲۵٫۵ | ۲۷٫۵ | ۲۷٫۵ | |||||
| kW | ۱۸ | ۱۸ | ۱۸ | – | ۱۹٫۲ | ۲۰٫۴ | ۲۲ | ۲۲ | |||||
| تنظیم با SR7/2 | ±۱٫۵% با هر فاکتور قدرت و تغییرات سرعت بین -۵% تا +۳۰% | ||||||||||||
| کلاس عایق | H | ||||||||||||
| اجرا | بدون برس | ||||||||||||
| پیچش استاتور | ۱۲ انتها | ||||||||||||
| روتور بدون قفس دما | |||||||||||||

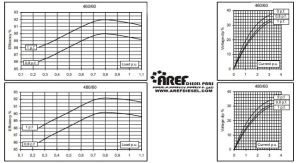

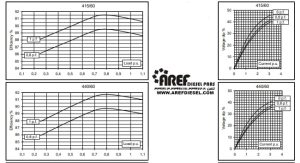

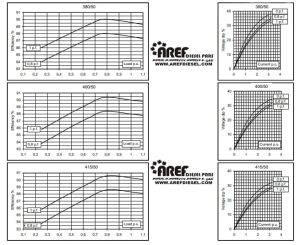

| کلاس بهره‌وری H 4/4 (%) | ۸۷٫۶ | ۸۸ | ۸۸٫۳ | – | ۸۹ | ۸۹٫۳ | ۸۹٫۵ | ۸۹٫۹ | |||||
| کلاس بهره‌وری ۳/۴ (%) | ۸۸ | ۸۸٫۳ | ۸۸٫۴ | – | ۸۹٫۵ | ۸۹٫۷ | ۸۹٫۹ | ۹۰٫۱ | |||||
| کلاس بهره‌وری ۲/۴ (%) | ۸۶٫۱ | ۸۶٫۲ | ۸۶٫۲ | – | ۸۷٫۹ | ۸۸ | ۸۸٫۱ | ۸۸٫۲ | |||||
| کلاس بهره‌وری ۱/۴ (%) | ۸۴ | ۸۳٫۸ | ۸۳٫۸ | – | ۸۶٫۱ | ۸۵٫۹ | ۸۶٫۱ | ۸۶ | |||||
| واکنش‌ها (kVA F) | Xd % | ۲۰۱٫۷ | ۱۸۲ | ۱۶۹٫۱ | – | ۲۱۱٫۰ | ۱۹۸٫۵ | ۱۹۸٫۲ | ۱۸۲ | ||||
| Xd’ % | ۱۷٫۷۳ | ۱۶ | ۱۴٫۸۶ | – | ۱۸٫۵۵ | ۱۷٫۴۵ | ۱۷٫۴۲ | ۱۶ | |||||
| Xd” % | ۹٫۹۷ | ۹ | ۸٫۳۶ | – | ۱۰٫۴۳ | ۹٫۸۲ | ۹٫۸۰ | ۹ | |||||
| Xq % | ۸۲٫۰ | ۷۴ | ۶۸٫۷ | – | ۸۵٫۸ | ۸۰٫۷ | ۸۰٫۶ | ۷۴ | |||||
| Xq’ % | ۸۲٫۰ | ۷۴ | ۶۸٫۷ | – | ۸۵٫۸ | ۸۰٫۷ | ۸۰٫۶ | ۷۴ | |||||
| Xq” % | ۲۲٫۲ | ۲۰ | ۱۸٫۶ | – | ۲۳٫۲ | ۲۱٫۸ | ۲۱٫۸ | ۲۰ | |||||
| X2 % | ۱۴٫۹۶ | ۱۳٫۵ | ۱۲٫۵۴ | – | ۱۵٫۶۵ | ۱۴٫۷۳ | ۱۴٫۷۰ | ۱۳٫۵ | |||||
| X0 % | ۳٫۳۲ | ۳ | ۲٫۷۹ | – | ۳٫۴۸ | ۳٫۲۷ | ۳٫۲۷ | ۳ | |||||
| نسبت اتصال کوتاه (Kcc) | ۰٫۵۰ | ۰٫۶۰ | ۰٫۸۰ | – | ۰٫۳۸ | ۰٫۴۳ | ۰٫۵۰ | ۰٫۶۰ | |||||
| ثوابت زمانی | Td’ (ثانیه) | ۰٫۰۴۸ | Td” (ثانیه) | ۰٫۰۱۴ | Tdo’ (ثانیه) | ۰٫۹۵ | Ta (ثانیه) | ۰٫۰۱۲ | |||||

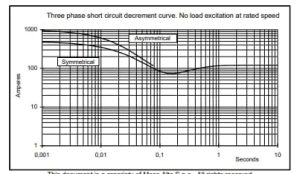

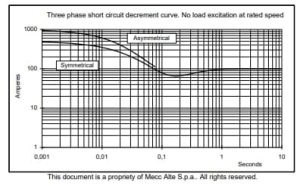

| ظرفیت جریان اتصال کوتاه (%) | بیش از ۳۰۰ | ||||||||||||
| تحریک در حالت بدون بار (آمپر) | ۰٫۴۵ | ۰٫۶ | ۰٫۷ | – | ۰٫۳ | ۰٫۴ | ۰٫۵ | ۰٫۵۵ | |||||
| تحریک در حالت بار کامل (آمپر) | ۱٫۴ | ۱٫۶ | ۱٫۸ | – | ۱٫۳ | ۱٫۴ | ۱٫۵ | ۱٫۶ | |||||
| اضافه بار (طولانی‌مدت) (%) | ۱۱۰% بار نامی به مدت ۱ ساعت در ۶ ساعت | ||||||||||||
| اضافه بار در ۲۰ ثانیه (%) | ۳۰۰ | ||||||||||||
| مقاومت پیچش استاتور (۲۰°C) (اهم) | ۰٫۲۶۹ | ||||||||||||
| مقاومت پیچش روتور (۲۰°C) (اهم) | ۱٫۸۰۶ | ||||||||||||
| مقاومت تحریک‌کننده (۲۰°C) (اهم) | روتور: ۰٫۶۴ | روتور: ۰٫۶۴ | روتور: ۰٫۶۴ | روتور: ۰٫۶۴ | استاتور: ۱۰٫۶۰ | استاتور: ۱۰٫۶۰ | استاتور: ۱۰٫۶۰ | استاتور: ۱۰٫۶۰ | |||||
| انتقال حرارت در f.l.cl.H (وات) | ۲۸۳۱ | ۲۷۲۷ | ۲۶۵۰ | – | ۲۵۷۱ | ۲۶۳۶ | ۲۸۱۶ | ۲۶۹۶ | |||||
| مداخله تلفن (FHT) | < 2% TIF < 45 | ||||||||||||
| مداخله رادیویی | EN50081-1، EN50082-1، VDE 0875K. برای استانداردهای دیگر به کارخانه مراجعه کنید. | ||||||||||||
| تحریف شکل موج (THD) در بار کامل (LL/LN) (%) | ۲ / ۲ | ||||||||||||
| تحریف شکل موج (THD) در حالت بدون بار (LL/LN) (%) | ۳٫۴ / ۳٫۲ | ||||||||||||
ویژگی های مکانیکی
| محافظت | IP 23 (محافظت دیگر به درخواست) | |
|---|---|---|
| بلبرینگ DE | ۶۳۰۹-۲RS | |
| بلبرینگ NDE | ۶۲۰۹-۲RS | |
| وزن مجموعه استاتور پیچیده (کیلوگرم) | ۵۳ | |
| وزن مجموعه روتور پیچیده (کیلوگرم) | ۲۸٫۲ | |
| وزن کل ژنراتور (کیلوگرم) | ۱۴۴ | |
| حداکثر سرعت اضافی (دور در دقیقه) | ۲۲۵۰ | |
| کشیدگی مغناطیسی نامتعادل در f.l.cl.F (kN/mm) | ۴٫۵ | |
| نیاز به هوای خنک کننده (متر مکعب در دقیقه) | ۵٫۳ | ۵٫۸ |
| ثابت اینرسی (H) (ثانیه) | ۰٫۰۷۴ | ۰٫۰۸۹ |
| سطح نویز در فاصله ۱م/۷م (dB(A)) | ۶۸ / ۵۷ | ۷۱ / ۶۱ |

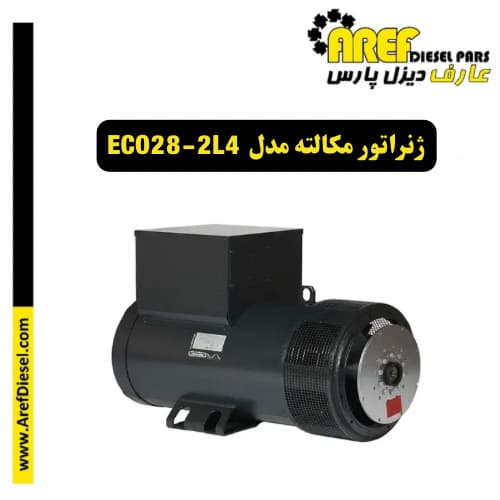

نوع ژنراتور: ECO 28-2L4
۵۰ هرتز
۶۰ هرتز

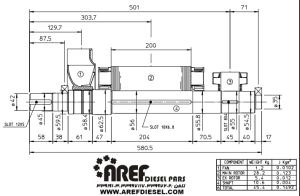

دو گشتاور باربری اینرسی

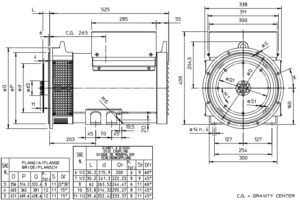

دو بعد بلبرینگ

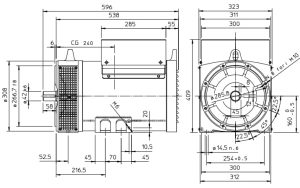

تک بعد بلبرینگ

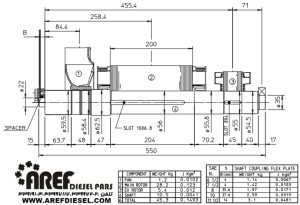

تک گشتاور باربری اینرسی
