ویژگی های الکتریکی
| فرکانس Hz | ۵۰ | ۵۰ | ۵۰ | ۵۰ | ۶۰ | ۶۰ | ۶۰ | ۶۰ |
| ولتاژ (ستاره سری) V | ۳۸۰ | ۴۰۰ | ۴۱۵ | ۴۴۰ | ۴۱۵ | ۴۴۰ | ۴۶۰ | ۴۸۰ |
| کلاس توان نامی H kVA | ۲۰۰ | ۲۰۰ | ۲۰۰ | ۱۹۰ | ۲۳۰ | ۲۴۰ | ۲۴۰ | ۲۴۰ |
| kW | ۱۶۰ | ۱۶۰ | ۱۶۰ | ۱۵۲ | ۱۸۴ | ۱۹۲ | ۱۹۲ | ۱۹۲ |
| کلاس توان نامی F kVA | ۱۸۵ | ۱۸۵ | ۱۸۵ | ۱۷۵ | ۲۱۰ | ۲۲۰ | ۲۲۰ | ۲۲۰ |
| kW | ۱۴۸ | ۱۴۸ | ۱۴۸ | ۱۴۰ | ۱۶۸ | ۱۷۶ | ۱۷۶ | ۱۷۶ |
| تنظیم با UVR6 | ±۱ % با هر ضریب توان و تغییرات سرعت بین -۵% +۳۰% | |||||||
| کلاس عایق | H | |||||||
| اجرا | بدون برس | |||||||
| پیچش استاتور | ۱۲ سر | |||||||
| روتور | با قفس دمپینگ | |||||||
| بازدهی کلاس H 4/4 % | ۹۲٫۷ | ۹۲٫۸ | ۹۲٫۵ | ۹۲٫۳ | ۹۳٫۲ | ۹۳٫۷ | ۹۳٫۸ | ۹۳٫۹ |
| (مشاهده نمودار برای جزئیات) ۳/۴ % | ۹۲٫۷ | ۹۳ | ۹۲٫۹ | ۹۲٫۶ | ۹۳٫۵ | ۹۳٫۷ | ۹۳٫۹ | ۹۴٫۱ |
| ۲/۴ % | ۹۱٫۷ | ۹۱٫۸ | ۹۱٫۸ | ۹۱٫۶ | ۹۲٫۶ | ۹۲٫۷ | ۹۲٫۸ | ۹۲٫۹ |
| ۱/۴ % | ۹۰٫۲ | ۹۰ | ۸۹٫۸ | ۸۹٫۶ | ۹۰٫۷ | ۹۰٫۷ | ۹۰٫۷ | ۹۰٫۵ |
| راکتانس‌ها (f.l.cl. F) Xd % | ۲۳۲٫۷ | ۲۱۰ | ۱۹۵٫۱ | ۱۶۴٫۹ | ۲۶۹٫۲ | ۲۴۹٫۹ | ۲۲۸٫۷ | ۲۱۰ |
| Xd’ % | ۱۲٫۷ | ۱۱٫۵ | ۱۰٫۷ | ۹٫۰ | ۱۴٫۷ | ۱۳٫۷ | ۱۲٫۵ | ۱۱٫۵ |
| Xd” % | ۶٫۹ | ۶٫۲ | ۵٫۸ | ۴٫۹ | ۷٫۹ | ۷٫۴ | ۶٫۸ | ۶٫۲ |
| Xq % | ۱۲۷٫۴ | ۱۱۵ | ۱۰۶٫۸ | ۹۰٫۳ | ۱۴۷٫۴ | ۱۳۶٫۹ | ۱۲۵٫۲ | ۱۱۵ |
| Xq’ % | ۱۲۷٫۴ | ۱۱۵ | ۱۰۶٫۸ | ۹۰٫۳ | ۱۴۷٫۴ | ۱۳۶٫۹ | ۱۲۵٫۲ | ۱۱۵ |
| Xq” % | ۲۴٫۹ | ۲۲٫۵ | ۲۰٫۹ | ۱۷٫۷ | ۲۸٫۸ | ۲۶٫۸ | ۲۴٫۵ | ۲۲٫۵ |
| X2 % | ۱۶٫۶ | ۱۵٫۰ | ۱۳٫۹ | ۱۱٫۸ | ۱۹٫۲ | ۱۷٫۹ | ۱۶٫۳ | ۱۵٫۰ |
| X0 % | ۲٫۹ | ۲٫۶ | ۲٫۴ | ۲٫۰ | ۳٫۳ | ۳٫۱ | ۲٫۸ | ۲٫۶ |
| نسبت اتصال کوتاه Kcc | ۰٫۴۱ | ۰٫۴۴ | ۰٫۶۲ | ۱٫۰۰ | ۰٫۳۰ | ۰٫۳۷ | ۰٫۴۱ | ۰٫۴۴ |
| ثابت زمان Td’ ثانیه | ۰٫۰۸۰ | |||||||
| ثابت زمان Td” ثانیه | ۰٫۰۱۳ | |||||||
| ثابت زمان Tdo’ ثانیه | ۰٫۹۵ | |||||||
| ثابت زمان Ta ثانیه | ۰٫۰۱۷ | |||||||
| ظرفیت جریان اتصال کوتاه % | بیش از ۳۰۰ | بیش از ۳۰۰ | بیش از ۳۰۰ | بیش از ۳۰۰ | بیش از ۳۵۰ | بیش از ۳۵۰ | بیش از ۳۵۰ | بیش از ۳۵۰ |
| تحریک در حالت بدون بار آمپر | ۰٫۵ | ۰٫۷ | ۰٫۹ | ۱٫۲ | ۰٫۳ | ۰٫۳۵ | ۰٫۴۵ | ۰٫۶۵ |
| تحریک در حالت بار کامل آمپر | ۲٫۹ | ۳ | ۳٫۲ | ۳٫۴ | ۲٫۴ | ۲٫۶ | ۲٫۸ | ۲٫۹ |
| اضافه بار (بلندمدت) % | ۱۱۰% بار نامی در ۱ ساعت در یک دوره ۶ ساعته | |||||||
| اضافه بار در ۲۰ ثانیه % | ۳۰۰ | |||||||
| مقاومت پیچش استاتور (۲۰°C) Ω | ۰٫۰۱۱۳ | |||||||
| مقاومت پیچش روتور (۲۰°C) Ω | ۳٫۹۶۰ | |||||||
| مقاومت تحریک‌کننده (۲۰ °C) Ω | روتور: ۰٫۴۱۰ | روتور: ۰٫۴۱۰ | روتور: ۰٫۴۱۰ | روتور: ۰٫۴۱۰ | استاتور: ۱۵٫۲۸ | استاتور: ۱۵٫۲۸ | استاتور: ۱۵٫۲۸ | استاتور: ۱۵٫۲۸ |
| انتقال حرارت در f.l.cl.H W | ۱۲۶۰۰ | ۱۲۴۱۴ | ۱۲۹۷۳ | ۱۲۶۸۰ | ۱۳۴۲۵ | ۱۲۹۰۹ | ۱۲۶۹۱ | ۱۲۴۷۳ |
| تداخل تلفن FHT | < 2% | تداخل رادیویی TIF | < 40 | |||||
| تحریف شکل موج (THD) در بار کامل LL/LN % | ۲٫۷ / ۲٫۶ | |||||||
| تحریف شکل موج (THD) در حالت بدون بار LL/LN % | ۳ / ۲٫۹ | |||||||
ویژگی های مکانیکی
| ویژگی | مقدار | |
|---|---|---|
| حفاظت IP | ۲۱ (حفاظت‌های دیگر بر اساس درخواست) | |
| بلبرینگ DE | ۶۳۱۸٫۲RS | |
| بلبرینگ NDE | ۶۳۱۴٫۲RS | |
| وزن مجموعه استاتور پیچیده (کیلوگرم) | ۱۸۲ | |
| وزن مجموعه روتور پیچیده (کیلوگرم) | ۱۱۸ | |
| وزن کل ژنراتور (کیلوگرم) | ۵۷۳ | |
| حداکثر سرعت اضافی (rpm) | ۲۲۵۰ | |
| کشیدگی مغناطیسی نامتعادل در f.l.cl.F (kN/mm) | ۵٫۲ | |
| نیاز به هوای خنک‌کننده (m³/min) | ۳۲ | ۳۹ |
| ثابت ممان اینرسی (H) ثانیه | ۰٫۱۱۸ | ۰٫۱۴۱ |
| سطح نویز در فاصله ۱m/7m (dB(A)) | ۸۲ / ۶۹ | ۸۶ / ۷۳ |

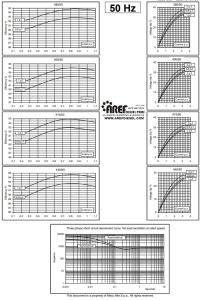

۵۰ هرتز

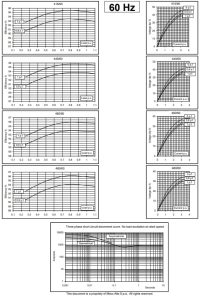

۶۰ هرتز

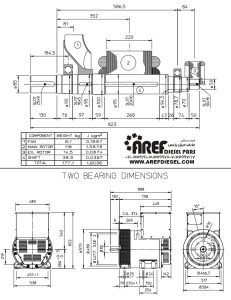

دو بعد بلبرینگ / دو گشتاور باربری اینرسی

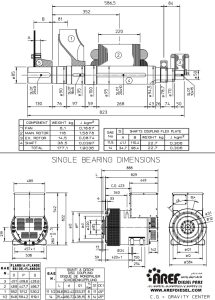

تک گشتاور باربری اینرسی / تک بعد بلبرینگ
