برگه مشخصات: | SS13-CPGK |
|---|---|
برگه داده نویز (باز/بسته): | ND50-OSHHP/ND50-CS550 |
| داده های سیستم خنک کننده: | MCP-1035 |
| – | – |
| – |
–
| رده ها | کیلووات-آمپر توان اضطراری (کیلووات) | کیلووات-آمپر کاوآ و توان دائم کار (کیلووات) |
|---|---|---|
| ۸۲۵ (۶۶۰) | ۷۵۰ (۶۰۰) | |
| بار | مصرف سوخت | |
| ۱٫۴ | ۱۳٫۲ گالن در ساعت (۵۰ لیتر در ساعت) | ۷٫۹ گالن در ساعت (۳۶ لیتر در ساعت) |
| ۱٫۲ | ۲۳٫۹ گالن در ساعت (۹۱ لیتر در ساعت) | ۱۶٫۰ گالن در ساعت (۷۳ لیتر در ساعت) |
| ۳٫۴ | ۳۶٫۷ گالن در ساعت (۱۴۰ لیتر در ساعت) | ۲۴٫۲ گالن در ساعت (۱۱۰ لیتر در ساعت) |
| کامل | ۵۱٫۳ گالن در ساعت (۱۹۵ لیتر در ساعت) | ۳۲٫۳ گالن در ساعت (۱۴۷ لیتر در ساعت) |
| موتور | توان اضطراری | کاوآ و توان دائم کار |
|---|---|---|
| سازنده موتور | Cummins | |
| مدل موتور | VTA28-G6 | |
| پیکربندی | چدن، سیلندر ۴۰ درجه V12 | |
| سیستم تنفس | دارای توربو شارژ و پس خنک کننده | |
| خروجی قدرت ناخالص موتور، کیلووات | ۷۳۳ | ۶۵۶ |
| BMEP در بار نامی تنظیم شده، کیلوپاسکال | ۲۰۶۲ | ۱۸۷۴ |
| قطر پیستون، میلی متر | ۱۴۰ | |
| طول کورس پیستون، میلی متر | ۱۵۲ | |
| سرعت موتور نامی، دور در دقیقه | ۱۵۰۰ | |
| سرعت پیستون، متر بر ثانیه | ۷٫۶ | |
| نسبت تراکم | ۱۳:۱ | |
| ظرفیت روغن موتور، لیتر | ۸۳ | |
| محدودیت سرعت بیش از حد، دور در دقیقه | ۱۷۲۵ ±۵۰ | |
| توان بازیابی شونده، کیلووات | ۷۵ | |
| نوع گاورنر | الکترونیکی | |
| ولتاژ استارت | ۲۴ ولت DC | |
| جریان سوخت | ||
| حداکثر جریان سوخت، لیتر در ساعت | ۴۴۸ | |
| حداکثر محدودیت ورودی سوخت، میلی متر جیوه | ۲۰۳ | |
| حداکثر دمای ورودی سوخت (درجه سلسیوس) | ۷۰ | |
| هوا | ||
| هوای احتراق، متر مکعب در دقیقه | ۵۴٫۸ | ۴۹٫۰ |
| حداکثر محدودیت فیلتر هوا، کیلوپاسکال | ۶٫۲ | |
| خروجی گازهای احتراق | توان اضطراری | کاوآ و توان دائم کار |
|---|---|---|
| جریان گازهای خروجی در بار نامی تنظیم شده، متر مکعب در دقیقه | ۱۳۲٫۷ | ۱۲۰٫۰ |
| دمای گازهای خروجی، درجه سلسیوس | ۴۸۹ | ۴۶۴ |
| حداکثر فشار معکوس خروجی، کیلوپاسکال | ۱۰٫۱ | |
| خنک کننده رادیاتور نصب شده استاندارد | ||
| طراحی محیطی، درجه سلسیوس | ۴۰ | |
| بار فن، کیلووات | ۱۹٫۶ | |
| ظرفیت مایع خنک کننده (همراه با رادیاتور)، لیتر | ۱۸۲ | |
| جریان هوای سیستم خنک کننده، متر مکعب بر ثانیه @ ۱۲٫۷میلی متر آب | ۱۴٫۵ | |
| کل پرتوافکنی گرما، بی‌تی‌یو بر دقیقه | ۳۲۷۰۰ | ۲۷۷۹۵ |
| حداکثر محدودیت جریان هوای خنک کننده استاتیکی، میلی متر آب | ۲۵٫۴ | |
| وزن* | باز | بسته |
|---|---|---|
| وزن خشک واحد kg | ۵۶۴۵ | RTF |
| وزن مرطوب واحد kg | ۵۸۴۴ | RTF |
| ابعاد | طول | عرض | ارتفاع |
|---|---|---|---|
| ابعاد استاندارد برای مدل باز | ۴۰۴۷ | ۱۶۰۹ | ۲۱۷۹ |
| ابعاد استاندارد برای مدل در بسته | RTF | RTF | RTF |
طرح کلی جنست

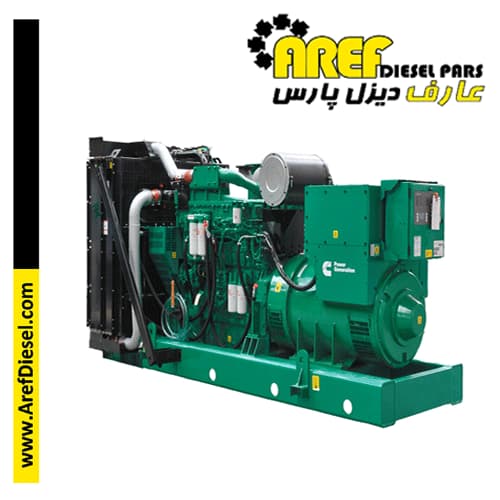

مجموعه باز
مجموعه محصور شده
داده های دینام
| اتصال۱ | افزایش دمای درجه سانتیگراد | وظیفه۲ | آلترناتور | ولتاژ | |
|---|---|---|---|---|---|
| Wye, 3 Phase | ۱۵۰/۱۲۵ | S/P | HC6G | ۳۸۰-۴۴۰ | |
تعاریف رتبه بندی
- توان اضطراری (ESP) : قابل استفاده برای تامین برق برای بارهای الکتریکی متغیر برای مدت زمان قطع برق یک منبع برق قابل اعتماد. برق آماده به کار اضطراری (ESP) مطابق با ISO 8528 است. قدرت توقف سوخت مطابق با ISO 3046، AS 2789، DIN 6271 و BS 5514 است.
- توان مصرفی با زمان محدود (LTP): قابل استفاده برای تامین برق یک بار الکتریکی ثابت برای ساعات محدود. توان مصرفی با زمان محدود (LTP) مطابق با ISO 8528 است.
- کاوآ و توان دائم کار (PRP): قابل استفاده برای تامین برق بار الکتریکی متغیر برای ساعات نامحدود. Prime Power (PRP) مطابق با ISO 8528 است. قابلیت اضافه بار ده درصد مطابق با ISO 3046، AS 2789، DIN 6271 و BS 5514 در دسترس است.
- قدرت بار پایه (پیوسته) (COP): قابل استفاده برای تامین برق به طور مداوم به یک بار الکتریکی ثابت برای ساعات نامحدود. برق پیوسته (COP) مطابق با ISO 8528، ISO 3046، AS 2789، DIN 6271 و BS 5514.
فرمول های محاسبه جریان بار کامل:
