برگه مشخصات: | SS11-CPGK |
|---|---|
| برگ مشخصات نویز | ND50-OS550 / ND50-CS550 |
| برگ مشخصات جریان هوا | AF50-550 |
| برگه داده حذف (باز/بسته شده) | DD50-OS550 / DD50-CS550 |
| برگه داده گذرا | TD50-550 |
| رده ها | کیلووات-آمپر توان اضطراری (کیلووات) | کیلووات-آمپر کاوآ و توان دائم کار (کیلووات) |
|---|---|---|
| ۵۰۰ (۴۰۰) | ۴۵۵ (۳۶۴) | |
| بار | مصرف سوخت | |
| ۱٫۴ | ۷٫۴ گالن در ساعت (۳۳٫۷۵ لیتر در ساعت) | ۶٫۹ گالن در ساعت (۳۱٫۴۲ لیتر در ساعت) |
| ۱٫۲ | ۱۲٫۹ گالن در ساعت (۵۸٫۵۴ لیتر در ساعت) | ۱۱٫۷ گالن در ساعت (۵۳٫۱۱ لیتر در ساعت) |
| ۳٫۴ | ۱۷٫۸ گالن در ساعت (۸۱٫۰۰ لیتر در ساعت) | ۱۶٫۳ گالن در ساعت (۷۴٫۲۵ لیتر در ساعت) |
| کامل | ۲۳٫۳ گالن در ساعت (۱۰۶٫۱۸ لیتر در ساعت) | ۲۱٫۰ گالن در ساعت (۹۵٫۳۳ لیتر در ساعت) |
| موتور | توان اضطراری | کاوآ و توان دائم کار |
|---|---|---|
| سازنده موتور | Cummins | |
| مدل موتور | QSX15 G8 | |
| پیکربندی | ۴ چرخه؛ در خط؛ دیزل ۶ سیلندر | |
| سیستم تنفس | دارای توربو شارژ و پس خنک کننده | |
| خروجی قدرت ناخالص موتور، کیلووات | ۵۰۰ | ۴۴۴ |
| BMEP در بار نامی تنظیم شده، کیلوپاسکال | ۲۶۷۵ | ۲۳۷۱ |
| قطر پیستون، میلی متر | ۱۳۷ | |
| طول کورس پیستون، میلی متر | ۱۶۹ | |
| سرعت موتور نامی، دور در دقیقه | ۱۵۰۰ | |
| سرعت پیستون، متر بر ثانیه | ۸٫۴ | |
| نسبت تراکم | ۱۷:۱ | |
| ظرفیت روغن موتور، لیتر | ۹۱ | |
| محدودیت سرعت بیش از حد، دور در دقیقه | ۱۵۰۰ ±۱۰% | |
| توان بازیابی شونده، کیلووات | ۳۷ | |
| نوع گاورنر | الکترونیکی | |
| ولتاژ استارت | ۲۴ ولت DC | |
| جریان سوخت | ||
| حداکثر جریان سوخت، لیتر در ساعت | ۴۲۴ | |
| حداکثر محدودیت ورودی سوخت، میلی متر جیوه | ۱۲۷ | |
| حداکثر دمای ورودی سوخت (درجه سلسیوس) | ۷۱ | |
| هوا | ||
| هوای احتراق، متر مکعب در دقیقه | ۳۶٫۲۷ | ۳۲٫۵۰ |
| حداکثر محدودیت فیلتر هوا، کیلوپاسکال | ۳٫۷۳ – ۶٫۲۲ | |
| خروجی گازهای احتراق | توان اضطراری | کاوآ و توان دائم کار |
|---|---|---|
| جریان گازهای خروجی در بار نامی تنظیم شده، متر مکعب در دقیقه | ۸۲٫۲ | ۷۵٫۳ |
| دمای گازهای خروجی، درجه سلسیوس | ۵۱۵ | ۴۸۸ |
| حداکثر فشار معکوس خروجی، کیلوپاسکال | ۱۰٫۲ | |
| سیستم خنک کننده استاندارد نصب شده بر روی ست | ||
| طراحی محیطی، درجه سلسیوس | ۵۰ | |
| بار فن، کیلووات | ۱۶ | |
| ظرفیت مایع خنک کننده (همراه با رادیاتور)، لیتر | ۲۴ | |
| جریان هوای سیستم خنک کننده، متر مکعب بر ثانیه @ ۱۲٫۷میلی متر آب | ۱۱٫۳۵ | |
| کل پرتوافکنی گرما، بی‌تی‌یو بر دقیقه | ۱۶۷۰۰ | ۱۳۷۰۰ |
| حداکثر محدودیت جریان هوای خنک کننده استاتیکی، میلی متر آب | ۲۵٫۴ | |
ضرایب کاهش دهنده مجموعه باز kVA (کیلو وات)
| درجه | ۲۷°C | ۴۰°C | ۴۵°C | ۵۰°C | ۵۵°C |
|---|---|---|---|---|---|
| آماده باش | ۵۰۰ (۴۰۰) | ۵۰۰ (۴۰۰) | ۴۹۶٫۳ (۳۹۷) | ۴۸۱٫۳ (۳۸۵) | ۴۶۵٫۹ (۳۷۲٫۷۰۰) |
| اصلی | ۴۵۵ (۳۶۴) | ۴۵۵ (۳۶۴) | ۴۵۱٫۳ (۳۶۱) | ۴۳۷٫۵ (۳۵۰) | ۴۲۳٫۸ (۳۳۹) |
| وزن* | باز | بسته |
|---|---|---|
| وزن خشک واحد kg | ۳۹۸۷ | ۵۲۹۲ |
| وزن مرطوب واحد kg | ۴۸۲۵ | ۶۱۳۰ |
| ابعاد | طول | عرض | ارتفاع |
|---|---|---|---|
| ابعاد استاندارد برای مدل باز | ۳۴۲۷ | ۱۵۰۰ | ۲۰۶۶ |
| ابعاد استاندارد برای مدل در بسته | ۵۱۰۶ | ۱۵۵۳ | ۲۴۴۷ |
طرح کلی جنست

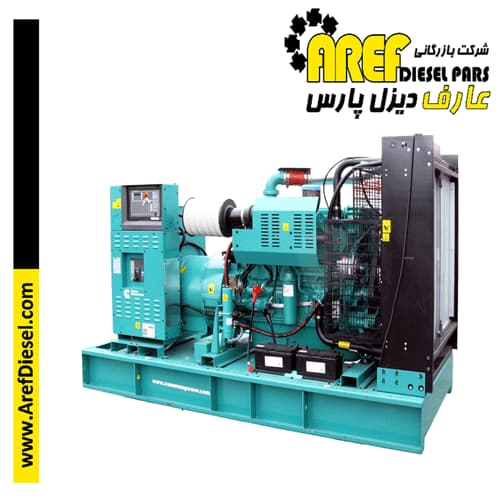

مجموعه باز
مجموعه محصور شده
داده های دینام
| کد ویژگی | اتصال۱ | افزایش دمای درجه سانتیگراد | وظیفه۲ | آلترناتور | ولتاژ |
|---|---|---|---|---|---|
| B681 | Wye, 3 Phase | ۱۶۳/۱۲۵C | S/P | HC5C | ۳۸۰-۴۱۵V |
| B726 | Wye, 3 Phase | ۱۲۵/۱۰۵C | S/P | HC5D | ۳۸۰-۴۴۰V |
تعاریف رتبه بندی
- توان اضطراری (ESP) : قابل استفاده برای تامین برق برای بارهای الکتریکی متغیر برای مدت زمان قطع برق یک منبع برق قابل اعتماد. برق آماده به کار اضطراری (ESP) مطابق با ISO 8528 است. قدرت توقف سوخت مطابق با ISO 3046، AS 2789، DIN 6271 و BS 5514 است.
- توان مصرفی با زمان محدود (LTP): قابل استفاده برای تامین برق یک بار الکتریکی ثابت برای ساعات محدود. توان مصرفی با زمان محدود (LTP) مطابق با ISO 8528 است.
- کاوآ و توان دائم کار (PRP): قابل استفاده برای تامین برق بار الکتریکی متغیر برای ساعات نامحدود. Prime Power (PRP) مطابق با ISO 8528 است. قابلیت اضافه بار ده درصد مطابق با ISO 3046، AS 2789، DIN 6271 و BS 5514 در دسترس است.
- قدرت بار پایه (پیوسته) (COP): قابل استفاده برای تامین برق به طور مداوم به یک بار الکتریکی ثابت برای ساعات نامحدود. برق پیوسته (COP) مطابق با ISO 8528، ISO 3046، AS 2789، DIN 6271 و BS 5514.
فرمول های محاسبه جریان بار کامل:
