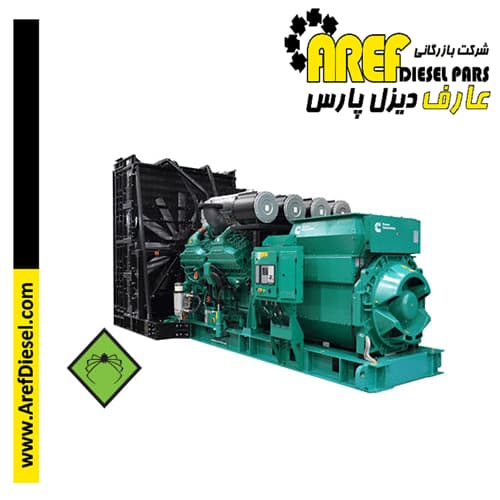

این مجموعه ژنراتور تجاری Cummins® یک سیستم تولید برق کاملاً یکپارچه است که عملکرد بهینه، قابلیت اطمینان و تطبیق پذیری را برای کاربردهای ثابت، توان اولیه و کارکرد مداوم ارائه می دهد.
ویژگی‌ها:
- موتور سنگین Cummins®: موتور دیزلی ۴ سیکل صنعتی با عملکرد قابل اعتماد، انتشار کم و پاسخ سریع به تغییرات بار ارائه می‌دهد.
- ژنراتور مغناطیسی دائم (PMG) : قابلیت شروع موتور و پاکسازی خطای مدار کوتاه را ارتقا می‌دهد.
- آلترناتور : سایزهای مختلف آلترناتور با قابلیت شروع موتور قابل انتخاب با سیم‌پیچ‌های ۲/۳ پچ با واکنش کم؛ واریانس موج کم با بارهای غیر خطی، قابلیت پاکسازی خطای مدار کوتاه و عایق کلاس F یا H را ارائه می‌دهد.
- سیستم خنک‌کننده : سیستم خنک‌کننده از راه دور به صورت اختیاری، برای دمای محیطی مشخص طراحی و آزمایش شده است و حداکثر انعطاف‌پذیری را برای الزامات طراحی تاسیسات فراهم می‌کند.
- سیستم کنترل : سیستم کنترل الکترونیکی استاندارد PowerCommand، یکپارچه‌سازی کامل سیستم را شامل می‌شود، از جمله شروع و توقف از راه دور، تنظیم فرکانس و ولتاژ دقیق، نمایش پیام‌های هشدار و وضعیت، محافظت AmpSentry، سنجش خروجی و خاموشی خودکار.
- گارانتی و خدمات : با گارانتی جامع و شبکه جهانی توزیع‌کنندگان پشتیبانی می‌شود.
- capability ISO8528-5 G3 : برای طبقه‌بندی عملکرد گذرا در سایت و پیکربندی خاص به کارخانه مراجعه کنید.
| مدل | رتبه آماده ۵۰ هرتز کیلووا (کیلووات) | رتبه اصلی ۵۰ هرتز کیلووا (کیلووات) | رتبه مداوم ۵۰ هرتز کیلووا (کیلووات) | انطباق انتشار آلاینده ها EPA و TA LUFT | برگه های اطلاعات |
|---|---|---|---|---|---|
| C2750 D5e | ۲۷۵۰ (۲۲۰۰) | ۲۵۰۰ (۲۰۰۰) | ۲۰۰۰ (۱۶۰۰) | مرحله ۲ و ۲g TA LUFT | EMERD-5843 EMERD-5844 |
| C3000 D5e | ۳۰۰۰ (۲۴۰۰) | ۲۷۵۰ (۲۲۰۰) | ۲۱۰۰ (۱۶۸۰) | مرحله ۲ و ۲g TA LUFT | EMERD-5845 EMERD-5846 |
**کنترل کننده هر دو مدل ۳٫۳ می باشد.**
| مشخصات سری ژنراتور | توضیحات |
|---|---|
| تنظیم کنترل گاورنر | ISO 8528-5 بخش ۱ |
| تنظیم ولتاژ حالت پایدار، بدون بار تا بار کامل | ± ۰٫۲۵% |
| تغییرات فرکانس حالت پایدار | ± ۰٫۲۵% |
| تنظیم فرکانس | همانند سرعت ثابت |
| سازگاری EMC | انتشار تابشی مطابق با BS EN 61000-6.3 مقاومت هدایتی مطابق با BS EN 61000-6.2 |
| مشخصات موتور | توضیحات |
|---|---|
| طراحی | ۴ چرخه، V، توربو شارژ و خنک کننده هوا با دمای پایین |
| قطر | ۱۷۰ |
| گشتاور | ۱۹۰ |
| جابجایی | ۷۷٫۶ لیتر (۴۷۳۵ اینچ مکعب) |
| بلوک سیلندر | چدن، ۱۸ سیلندر |
| ظرفیت باتری | حداقل ۲۲۰۰ آمپر در دمای محیط -۱۸°C تا ۰°C (0°F تا ۳۲°F) |
| آلترناتور شارژ باتری | ۵۵ آمپر |
| ولتاژ استارت | ۲۴ ولت، زمین منفی |
| سیستم سوخت | تزریق مستقیم: سوخت دیزل شماره ۲، فیلتر سوخت، قطع کننده الکتریکی اتوماتیک سوخت |
| فیلتر سوخت | سه المانه، فیلتراسیون ۱۰ میکرون، فیلتر سوخت چسبی با جداکننده آب |
| نوع تصفیه هوا | المان قابل تعویض خشک |
| نوع فیلتر روغن | چهار فیلتر چسبی، ترکیبی از جریان کامل و فیلتر جانبی |
| سیستم خنک کننده | ۱۰۴ درجه فارنهایت (۴۰ درجه سلسیوس) دمای محیط |
| مشخصات آلترناتور | توضیحات |
|---|---|
| طراحی | بدون برس، ۴ قطبی، ضد نفوذ آب، میدان چرخان |
| استاتور | ۲/۳ پیچ |
| روتور | ۲ بلبرینگ، اتصال انعطاف پذیر |
| سیستم عایق | کلاس H برای ولتاژ کم و متوسط، کلاس F برای ولتاژ بالا |
| افزایش دمای استاندارد | ۱۵۰ درجه سانتی گراد در حالت آماده به کار |
| نوع برانگیزاننده | PMG (ژنراتور مغناطیس دائم) |
| چرخش فاز | A (U), B (V), C (W) |
| خنک کننده آلترناتور | پروانه سانتریفیوژ به صورت مستقیم |
| کل هارمونیک تخریب موج AC | بار خالی < 1.5%. بار خطی بدون تحریف < 3% |
| ضریب تأثیر تلفن (TIF) | < 50 مطابق با استاندارد NEMA MG1-22.43 |
| ضریب هارمونیک تلفن (THF) | < 2% |
ولتاژهای موجود
۵۰ هرتز خط خنثی/خط خط
• ۲۲۰/۳۸۰
• ۱۹۰۵/۳۳۰۰
• ۲۳۰/۴۰۰
• ۳۸۱۰/۶۶۰۰
• ۲۴۰/۴۱۵
• ۶۳۵۰/۱۱۰۰۰
• ۲۵۴/۴۴۰
توجه: برای سایر ولتاژها با کارخانه مشورت کنید
گزینه های مجموعه ژنراتور
موتور
- بخاری آب ژاکت ۲۲۰/۲۴۰ ولت
- سنتینل
- حذف کننده
- سیستم پیش روانکاری
- موتور استارت ۲۴VDC اضافه شده
دینام
- بخاری دینام
- عایق رطوبت بالا
- تنظیم کننده ولتاژ تحریک کننده (PMG)
- سنسور دما – RTDs
- سنسور دما – یاتاقان دینام RTD
- ترانسفورماتور جریان دیفرانسیل
- تنظیم کننده ولتاژ تحریک کننده (PMG)
- ۸۰ º C – 150 º C افزایش دما
- عایق های لرزش
- باتری ها
- شارژر باطری
- PowerCommand 3.3
- موازی سازی
- پشتیبانی از چند زبان
- کنترل ۲۴۰ ولت ضد تراکم
- صدا خفه کن صنعتی
- صدا خفه کن مسکونی
- گزینه های ورودی در خط یا جانبی
- تجهیزات جانبی
- ۱۰ سال برای قطعات اصلی
- ۵ سال برای برنامه آماده به کار
- ۲ سال برای برنامه اصلی
- پایان محیطی سیستم خنک کننده (هسته ماتریس)
- رادیاتور ۵۰ ºC (122 ºF).
- رادیاتور از راه دور
- اتصال مناسب لغزشی
- اتصال فلنج دار (ASA).

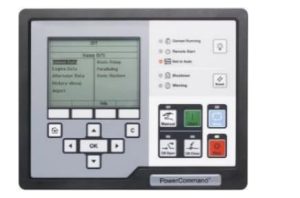

PowerCommand 3.3® – سیستم کنترل
سیستم کنترل
سیستم کنترل PowerCommand یک سیستم کنترل یکپارچه بر پایه میکروپروسسور برای مجموعه ژنراتور است که تنظیم ولتاژ، محافظت از موتور، محافظت از آلترناتور، رابط کاربری و فرماندهی ایزوکرونوس را فراهم می‌کند.
AmpSentry – شامل محافظت AmpSentry یکپارچه است که طیف کاملی از توابع محافظت آلترناتور را ارائه می‌دهد که با آلترناتور ارائه شده هماهنگ است.
مدیریت توان – تابع کنترل دارای ویژگی‌های نظارت بر باطری و آزمایش و سیستم کنترل شروع هوشمند است.
روش کنترل پیشرفته – حسگر سه فاز، تنظیم ولتاژ_RECTified کامل با خروجی PWM برای کار پایدار با همه نوع بار.
رابط کاربری ارتباطات – کنترل به صورت استاندارد با رابط PCCNet و Modbus ارائه می‌شود.
هماهنگ با مقررات – آزمایش شده بر اساس نمونه اولیه: UL، CSA، UKCA و CE.
خدمات – ابزار سرویس InPower بر پایه کامپیوتر برای تشخیص دقیق، تنظیم، ثبت داده‌ها و شبیه‌سازی خطا در دسترس است.
طراحی قابل اعتماد – سیستم کنترل برای کار در محیط سخت طراحی شده است.
پشتیبانی از چند زبان
ویژگی‌های پنل اپراتور
ویژگی‌های پنل اپراتور – پنل اپراتور، علاوه بر آلترناتور، اطلاعات BUS AC/Utility را نمایش می‌دهد.
توابع نمایش و اپراتور
• نمایشگر گرافیکی LED با پس‌زمینه نور ۳۲۰ در ۲۴۰ پیکسل
• سوئیچ‌های اتوماتیک، دستی، شروع، توقف، رست فالت و آزمایش لامپ/لامپ پنل
• نمایشگر الفا-نومریک با دکمه‌های فشار
• لامپ‌های LED نشان‌دهنده وضعیت در حال اجرا ژنراتور، شروع از راه دور، عدم حضور در حالت اتوماتیک، خاموشی مشترک، هشدار مشترک، حالت اجرا دستی، حالت اتوماتیک و توقف
توابع کنترل همزمان‌سازی
• همزمان‌سازی فرکانس دیجیتال و تطابق ولتاژ
• کنترل‌های تقسیم بار kW و kVar ایزوکرونوس
• کنترل kW و kVar Droop
• بررسی همزمان‌سازی
• همزمان‌سازی گسترده (Peak Shave/Base Load)
• کنترل انتقال قدرت دیجیتال (AMF) که عملیات انتقال بار در حالت باز یا بسته یا حالت انتقال نرم (رامپینگ) را فراهم می‌کند.
داده های دینام
• ولت AC خط به خنثی و خط به خط
• جریان AC 3 فاز
• فرکانس
• kW، kVar، ضریب توان kVA (سه فاز و کل)
داده های موتور
• ولتاژ DC
• سرعت موتور
• فشار و دمای روغن روانکار
• دمای مایع خنک کننده
• داده های جامع FAE (در صورت لزوم)
داده های دیگر
• داده های مدل Genset
• شروع تلاش، شروع، ساعت اجرا، کیلووات ساعت
• نمایه بار (ساعات کار در % بار در ۵% افزایش)
• تاریخچه خطا
• ثبت داده ها و شبیه سازی خطا (نیاز به InPower)
توابع کنترل استاندارد
فرماندهی دیجیتال
• فرماندهی ایزوکرونوس الکترونیکی دیجیتال یکپارچه
• فرماندهی دینامیکی دما
تنظیم ولتاژ دیجیتال
• تنظیم کننده ولتاژ الکترونیکی دیجیتال یکپارچه
• حسگر سه فاز، چهار سیم Line-to-Line
• تطابق گشتاور قابل پیکربندی
حفاظت AC AmpSentry
• رله حفاظتی AmpSentry
• خاموشی جریان بیش از حد و کوتاه مدار
• هشدار جریان بیش از حد
• تنظیم خطا تک فاز و سه فاز
• خاموشی ولتاژ بیش از حد و کمتر از حد
• خاموشی فرکانس بیش از حد و کمتر از حد
• هشدار بار بیش از حد با تماس آلارم
• خاموشی توان معکوس و وار معکوس
• بار بیش از حد میدان
محافظت از موتور
• نظارت بر ولتاژ باطری، محافظت و آزمایش
• خاموشی سرعت بیش از حد
• هشدار فشار روغن پایین و خاموشی
• هشدار دمای خنک‌کننده بالا و خاموشی
• هشدار سطح خنک‌کننده پایین یا خاموشی
• هشدار دمای خنک‌کننده پایین
• خاموشی در صورت عدم شروع (پر کردن بیش از حد)
• خاموشی در صورت عدم چرخش
• قفل چرخش
• نشان‌دهی شکست سنسور
• هشدار سطح سوخت پایین یا خاموشی
•هشدار یا خاموشی در صورت آسیب به مخزن سوخت یا محافظت الکترونیکی کامل از موتور
توابع کنترل استاندارد (ادامه)
توابع کنترل
• شروع تاخیری و خنک کردن
• ساعت زمانی واقعی برای ثبت زمان خطا و رویداد
• ساعت تمرین و شروع/توقف بر اساس ساعت روز
• ثبت داده
• چرخش سیکل شروع
• کاهش بار
• ورودی‌ها و خروجی‌های قابل پیکربندی (۴)
• توقف اضطراری از راه دور
گزینه‌ها
• رله‌های خروجی کمکی (۲)
برق آماده به کار اضطراری (ESP):
قابل استفاده برای تامین برق برای بارهای الکتریکی متغیر برای مدت زمان قطع برق یک منبع برق قابل اعتماد. برق آماده به کار اضطراری (ESP) مطابق با ISO 8528 است. قدرت توقف سوخت مطابق با ISO 3046، AS 2789، DIN 6271 و BS 5514 است.
توان مصرفی با زمان محدود (LTP):
قابل استفاده برای تامین برق یک بار الکتریکی ثابت برای ساعات محدود. توان مصرفی با زمان محدود (LTP) مطابق با ISO 8528 است.
توان اولیه (PRP):
قابل استفاده برای تامین برق بار الکتریکی متغیر برای ساعات نامحدود. توان اولیه (PRP) مطابق با ISO 8528 است. قابلیت اضافه بار ده درصد مطابق با ISO3046، AS 2789، DIN 6271 و BS 5514 موجود است.
توان بار پایه (پیوسته) (COP):
قابل استفاده برای تامین برق به طور مداوم به یک بار الکتریکی ثابت برای ساعات نامحدود. برق پیوسته (COP) مطابق با ISO 8528، ISO 3046، AS 2789، DIN 6271 و BS 5514.

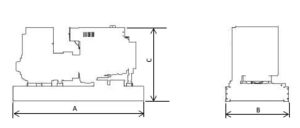

این طرح کلی برای ارائه جزئیات پیکربندی نماینده فقط برای سری مدل است.
برای شماره طراحی طرح کلی مدل خاص به برگه داده مدل مربوطه مراجعه کنید.
برای طراحی نصب استفاده نکنید.
| مدل | طول “A” (میلی‌متر) | عرض “B” (میلی‌متر) | ارتفاع “C” (میلی‌متر) | وزن خشک* (کیلوگرم) | وزن مرطوب* (کیلوگرم) |
|---|---|---|---|---|---|
| C2750 D5e | ۵۶۷۰ | ۲۹۸۹ | ۳۱۹۷ | ۱۷۷۱۵ | ۱۸۳۱۱ |
| C3000D5e | ۵۶۷۰ | ۲۹۸۹ | ۳۱۹۷ | ۱۷۹۹۴ | ۱۸۵۹۰ |
گواهینامه ها
این مجموعه ژنراتور در تاسیسات دارای گواهی ISO 9001 طراحی شده و در تاسیسات دارای گواهی ISO 9001 یا ISO 9002 تولید می شود.
علامت CE تنها زمانی معتبر است که از تجهیزات در یک برنامه نصب ثابت استفاده شود. اعلامیه انطباق مواد در صورت درخواست در دسترس است.
علامت UKCA تنها زمانی معتبر است که تجهیزات در یک برنامه نصب ثابت استفاده شود. اعلامیه انطباق مواد در صورت درخواست در دسترس است.
این مجموعه ژنراتور مطابق با استانداردهای ISO 8528 طراحی شده است.
