برگه مشخصات | SS17-CPGK |
|---|
| رده ها | کیلووات-آمپر توان اضطراری (کیلووات) | کیلووات-آمپر کاوآ و توان دائم کار (کیلووات) |
|---|---|---|
| ۱۷۶۰ (۱۴۰۸) | ۱۶۰۰ (۱۲۸۰) | |
| بار | مصرف سوخت | |
| ۱٫۴ | ۳۱٫۷ گالن در ساعت (۱۲۰ لیتر در ساعت) | ۲۹٫۸ گالن در ساعت (۱۱۳ لیتر در ساعت) |
| ۱٫۲ | ۵۵٫۹ گالن در ساعت (۲۱۲ لیتر در ساعت) | ۵۱٫۹ گالن در ساعت (۱۹۷ لیتر در ساعت) |
| ۳٫۴ | ۸۰٫۰ گالن در ساعت (۳۰۳ لیتر در ساعت) | ۷۴٫۱ گالن در ساعت (۲۸۱ لیتر در ساعت) |
| کامل | ۱۰۴ گالن در ساعت (۳۹۵ لیتر در ساعت) | ۹۶٫۳ گالن در ساعت (۳۶۵ لیتر در ساعت) |
| موتور | توان اضطراری | کاوآ و توان دائم کار |
|---|---|---|
| سازنده موتور | Cummins | |
| مدل موتور | QSK60-GS3 | |
| پیکربندی | چدن، سیلندر ۶۰ درجه V16 | |
| سیستم تنفس | توربو شارژ و دمای پایین پس از خنک شدن | |
| خروجی قدرت ناخالص موتور، کیلووات | ۱۸۳۵ | ۱۶۲۰ |
| BMEP در بار نامی تنظیم شده، کیلوپاسکال | ۲۴۳۴ | ۲۱۹۳ |
| قطر پیستون، میلی متر | ۱۵۹ | |
| طول کورس پیستون، میلی متر | ۱۹۰ | |
| سرعت موتور نامی، دور در دقیقه | ۱۵۰۰ | |
| سرعت پیستون، متر بر ثانیه | ۹٫۵ | |
| نسبت تراکم | ۱۶٫۲:۱ | |
| ظرفیت روغن موتور، لیتر | ۳۷۸ | |
| محدودیت سرعت بیش از حد، دور در دقیقه | ۱۷۲۵ ±۵۰ | |
| توان بازیابی شونده، کیلووات | ۱۴۶ | |
| نوع گاورنر | الکترونیکی | |
| ولتاژ استارت | ۲۴ ولت DC | |
| جریان سوخت | ||
| حداکثر جریان سوخت، لیتر در ساعت | ۱۶۳۰ | |
| حداکثر محدودیت ورودی سوخت، میلی متر جیوه | ۲۰۳ | |
| حداکثر دمای ورودی سوخت (درجه سلسیوس) | ۷۰ | |
| هوا | ||
| هوای احتراق، متر مکعب در دقیقه | ۱۳۹ | ۲۹۵ |
| حداکثر محدودیت فیلتر هوا، کیلوپاسکال | ۶٫۲ | |
| خروجی گازهای احتراق | توان اضطراری | کاوآ و توان دائم کار |
|---|---|---|
| جریان گازهای خروجی در بار نامی تنظیم شده، متر مکعب در دقیقه | ۳۲۰ | ۲۹۵ |
| دمای گازهای خروجی، درجه سلسیوس | ۴۷۷ | ۴۵۲ |
| حداکثر فشار معکوس خروجی، کیلوپاسکال | ۶٫۷ | |
| سیستم خنک کننده استاندارد نصب شده بر روی ست | ||
| طراحی محیطی، درجه سلسیوس | ۲۷ | |
| بار فن، کیلووات | ۳۳ | |
| ظرفیت مایع خنک کننده (همراه با رادیاتور)، لیتر | ۵۸۰ | |
| جریان هوای سیستم خنک کننده، متر مکعب بر ثانیه @ ۱۲٫۷میلی متر آب | ۴۰ | |
| کل پرتوافکنی گرما، بی‌تی‌یو بر دقیقه | – | – |
| حداکثر محدودیت جریان هوای خنک کننده استاتیکی، میلی متر آب | ۱۲٫۷ | |
| وزن* | باز | بسته |
|---|---|---|
| وزن خشک واحد kg | ۱۴۸۲۵ | – |
| وزن مرطوب واحد kg | ۱۶۰۴۰ | – |
| ابعاد | طول | عرض | ارتفاع |
|---|---|---|---|
| ابعاد استاندارد برای مدل باز | ۶۱۷۵ | ۲۴۹۴ | ۳۴۲۲ |
| ابعاد استاندارد برای مدل در بسته | – | – | – |
طرح کلی جنست

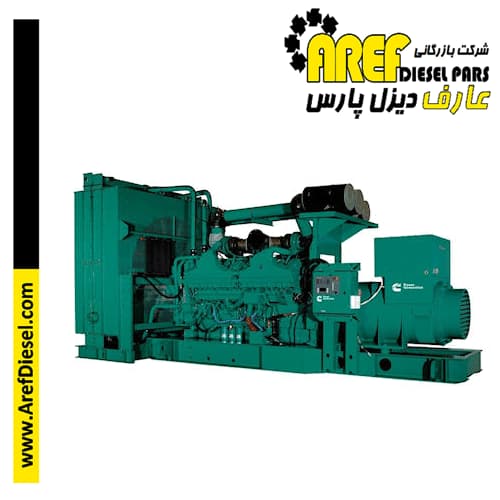

مجموعه باز
داده های دینام
| اتصال۱ | افزایش دمای درجه سانتیگراد | وظیفه۲ | آلترناتور | ولتاژ | |
|---|---|---|---|---|---|
| Wye, 3 Phase | ۱۶۳ / ۱۲۵ | S/P | PI734D | ۴۰۰ – ۴۱۶ V | |
| Wye, 3 Phase | ۱۰۵* | P | PI734E | ۴۰۰ – ۴۱۶ V | |
تعاریف رتبه بندی
- توان اضطراری (ESP) : قابل استفاده برای تامین برق برای بارهای الکتریکی متغیر برای مدت زمان قطع برق یک منبع برق قابل اعتماد. برق آماده به کار اضطراری (ESP) مطابق با ISO 8528 است. قدرت توقف سوخت مطابق با ISO 3046، AS 2789، DIN 6271 و BS 5514 است.
- توان مصرفی با زمان محدود (LTP): قابل استفاده برای تامین برق یک بار الکتریکی ثابت برای ساعات محدود. توان مصرفی با زمان محدود (LTP) مطابق با ISO 8528 است.
- کاوآ و توان دائم کار (PRP): قابل استفاده برای تامین برق بار الکتریکی متغیر برای ساعات نامحدود. Prime Power (PRP) مطابق با ISO 8528 است. قابلیت اضافه بار ده درصد مطابق با ISO 3046، AS 2789، DIN 6271 و BS 5514 در دسترس است.
- قدرت بار پایه (پیوسته) (COP): قابل استفاده برای تامین برق به طور مداوم به یک بار الکتریکی ثابت برای ساعات نامحدود. برق پیوسته (COP) مطابق با ISO 8528، ISO 3046، AS 2789، DIN 6271 و BS 5514.
فرمول های محاسبه جریان بار کامل:
