| مشخصات | SS27-CPGK |
|---|---|
| برگ مشخصات نویز (باز/بسته) | ND50-CS550 |
| برگ مشخصات جریان هوا | AF50-550 |
برگه داده کاهش (باز / محصور شده) | TBD |
| برگ مشخصات ترانزیانت | TD50-550 |
| رده ها | کیلووات-آمپر توان اضطراری (کیلووات) | کیلووات-آمپر کاوآ و توان دائم کار (کیلووات) |
|---|---|---|
| ۵۵ (۴۴) | ۵۰ (۴۰) | |
| بار | مصرف سوخت | |
| ۱٫۴ | ۱٫۰ گالن در ساعت (۴٫۴ لیتر در ساعت) | ۰٫۹ گالن در ساعت ( ۴٫۰لیتر در ساعت) |
| ۱٫۲ | ۱٫۶ گالن در ساعت (۷٫۲ لیتر در ساعت) | ۱٫۴ گالن در ساعت (۶٫۵ لیتر در ساعت) |
| ۳٫۴ | ۲٫۳ گالن در ساعت (۱۰٫۶ لیتر در ساعت) | ۲٫۱ گالن در ساعت (۹٫۵ لیتر در ساعت) |
| کامل | ۳٫۱ گالن در ساعت (۱۴٫۳ لیتر در ساعت) | ۲٫۸ گالن در ساعت (۱۲٫۸ لیتر در ساعت) |
| موتور | توان اضطراری | کاوآ و توان دائم کار |
|---|---|---|
| سازنده موتور | Cummins | |
| مدل موتور | S3.8 G4 | |
| پیکربندی | دیزل ۴ سیلندر خطی | |
| سیستم تنفس | توربوشارژ | |
| خروجی قدرت ناخالص موتور، کیلووات | ۵۳٫۶ | ۴۸٫۷ |
| BMEP در بار نامی تنظیم شده، کیلوپاسکال | ۱۱۳۹ | ۱۰۳۰ |
| قطر پیستون، میلی متر | ۹۷ | |
| طول کورس پیستون، میلی متر | ۱۲۸ | |
| سرعت موتور نامی، دور در دقیقه | ۱۵۰۰ | |
| سرعت پیستون، متر بر ثانیه | ۶٫۴ | |
| نسبت تراکم | ۱۷٫۵ : ۱ | |
| ظرفیت روغن موتور، لیتر | ۹ | |
| محدودیت سرعت بیش از حد، دور در دقیقه | ۱۶۵۰ | |
| توان بازیابی شونده، کیلووات | ۴٫۸۷ | |
| نوع گاورنر | مکانیکی – Std | |
| ولتاژ استارت | ۱۲ ولت DC | |
| جریان سوخت | ||
| حداکثر جریان سوخت، لیتر در ساعت | ۱۹٫۷۶ | |
| حداکثر محدودیت ورودی سوخت، میلی متر جیوه | ۳٫۹۹ | |
| حداکثر دمای ورودی سوخت (درجه سلسیوس) | ۴۰ | |
| هوا | ||
| هوای احتراق، متر مکعب در دقیقه | ۳٫۶۰ | ۳٫۵۰ |
| حداکثر محدودیت فیلتر هوا، کیلوپاسکال | ۶٫۲ | |
| خروجی گازهای احتراق | توان اضطراری | کاوآ و توان دائم کار |
|---|---|---|
| جریان گازهای خروجی در بار نامی تنظیم شده، متر مکعب در دقیقه | ۴٫۱ | ۴٫۰ |
| دمای گازهای خروجی، درجه سلسیوس | ۵۴۶ | ۵۰۴ |
| حداکثر فشار معکوس خروجی، کیلوپاسکال | ۶٫۷ | |
| سیستم خنک کننده استاندارد نصب شده بر روی ست | ||
| طراحی محیطی، درجه سلسیوس | ۵۵ | |
| بار فن، کیلووات | ۲ +/- ۱ | |
| ظرفیت مایع خنک کننده (همراه با رادیاتور)، لیتر | ۱۲٫۵ | |
| جریان هوای سیستم خنک کننده، متر مکعب بر ثانیه @ ۱۲٫۷میلی متر آب | ۱٫۹۲ | |
| کل پرتوافکنی گرما، بی‌تی‌یو بر دقیقه | ۵۱۴۳ | ۴۵۲۵ |
| حداکثر محدودیت جریان هوای خنک کننده استاتیکی، میلی متر آب | ۱۲٫۷ | |
| وزن* | باز | بسته |
|---|---|---|
| وزن خشک واحد kg | ۹۵۵ | ۱۴۱۰ |
| وزن مرطوب واحد kg | ۱۱۲۰ | ۱۵۴۰ |
| ابعاد | طول | عرض | ارتفاع |
|---|---|---|---|
| ابعاد استاندارد برای مدل باز | ۲۱۱۵ | ۱۰۴۴ | ۱۵۱۶ |
| ابعاد استاندارد برای مدل در بسته | ۲۶۰۰ | ۱۱۱۵ | ۱۷۹۵ |
طرح کلی جنست

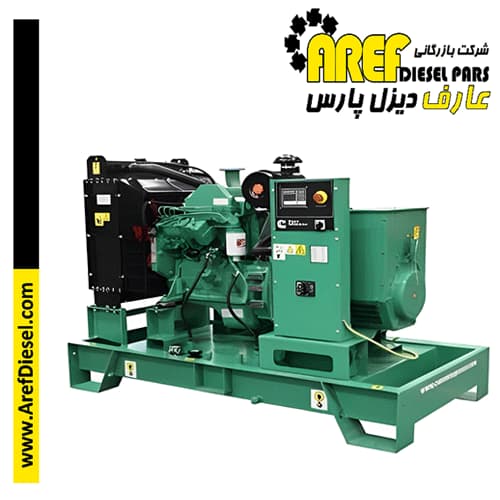

مجموعه باز
مجموعه محصور شده
داده های دینام
| اتصال۱ | افزایش دمای درجه سانتیگراد | وظیفه۲ | آلترناتور | ولتاژ | |
|---|---|---|---|---|---|
| Wye, 3 Phase | ۱۶۳/۱۲۵ | S/P | UCI22 4D | ۳۸۰-۴۱۵ | |
| Wye -3 phase | ۱۵۰/۱۰۵ | S/P | UCI22 4E | ۳۸۰-۴۱۵ |
تعاریف رتبه بندی
- توان اضطراری (ESP) : قابل استفاده برای تامین برق برای بارهای الکتریکی متغیر برای مدت زمان قطع برق یک منبع برق قابل اعتماد. برق آماده به کار اضطراری (ESP) مطابق با ISO 8528 است. قدرت توقف سوخت مطابق با ISO 3046، AS 2789، DIN 6271 و BS 5514 است.
- توان مصرفی با زمان محدود (LTP): قابل استفاده برای تامین برق یک بار الکتریکی ثابت برای ساعات محدود. توان مصرفی با زمان محدود (LTP) مطابق با ISO 8528 است.
- کاوآ و توان دائم کار (PRP): قابل استفاده برای تامین برق بار الکتریکی متغیر برای ساعات نامحدود. Prime Power (PRP) مطابق با ISO 8528 است. قابلیت اضافه بار ده درصد مطابق با ISO 3046، AS 2789، DIN 6271 و BS 5514 در دسترس است.
- قدرت بار پایه (پیوسته) (COP): قابل استفاده برای تامین برق به طور مداوم به یک بار الکتریکی ثابت برای ساعات نامحدود. برق پیوسته (COP) مطابق با ISO 8528، ISO 3046، AS 2789، DIN 6271 و BS 5514.
فرمول های محاسبه جریان بار کامل:
